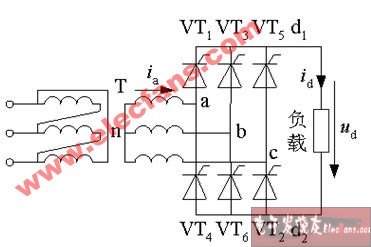

應用最為廣泛，共陰極組——陰極連接在一起的3個晶閘管（VT1，VT3，VT5）共陽極組——陽極連接在一起的3個晶閘管（VT4，VT6，VT2）
編號：1、3、5，4、6、2

a 帶電阻負載時的工作情況
??? a =0°時的情況
假設將電路中的晶閘管換作二極管進行分析對于共陰極阻的3個晶閘管，陽極所接交流電壓值最大的一個導通對于共陽極組的3個晶閘管，陰極所接交流電壓值最低（或者說負得最多）的導通
任意時刻共陽極組和共陰極組中各有1個晶閘管處于導通狀態
從相電壓波形看，共陰極組晶閘管導通時，ud1為相電壓的正包絡線，共陽極組導通時，ud2為相電壓的負包絡線，ud=ud1 - ud2是兩者的差值，為線電壓在正半周的包絡線直接從線電壓波形看， ud為線電壓中最大的一個，因此ud波形為線電壓的包絡線。
? 三相橋式全控整流電路的特點：
（1）2管同時通形成供電回路，其中共陰極組和共陽極組各1，且不能為同1相器件。
（2）對觸發脈沖的要求：
按VT1-VT2-VT3-VT4-VT5-VT6的順序，相位依次差60°。
共陰極組VT1、VT3、VT5的脈沖依次差120°，共陽極組VT4、VT6、VT2也依次差120°同一相的上下兩個橋臂，即VT1與VT4，VT3與VT6，VT5與VT2，脈沖相差180°。
表2-1 三相橋式全控整流電路電阻負載a=0°時晶閘管工作情況
時? 段? I?II ?III?IV ? V ?VI
共陰極組中導通的晶閘管?VT1 ?VT1 ?VT3? ?VT3?VT5 ?VT5
共陽極組中導通的晶閘管?VT6?VT2 ?VT2?VT4 ?VT4?VT6
整流輸出電壓Ud ?Ua-Ub=Uab?Ua-Uc=Uac? Ub-Uc=Ubc?Ub-Ua=Uba?Uc-Ua=Uca?Uc-Ub=Ucb
（3）ud一周期脈動6次，每次脈動的波形都一樣，故該電路為6脈波整流電路。

（4）需保證同時導通的2個晶閘管均有脈沖可采用兩種方法：一種是寬脈沖觸發另一種方法是雙脈沖觸發（常用）。
（5）晶閘管承受的電壓波形與三相半波時相同，晶閘管承受最大正、反向電壓的關系也相同? a=30°時的工作情況從wt1開始把一周期等分為6段，ud波形仍由6段線電壓構成，每一段導通晶閘管的編號等仍符合表2-1的規律區別在于：晶閘管起始導通時刻推遲了30°，組成ud的每一段線電壓因此推遲30°變壓器二次側電流ia波形的特點：在VT1處于通態的120°期間，ia為正，ia波形的形狀與同時段的ud波形相同，在VT4處于通態的120°期間，ia波形的形狀也與同時段的ud波形相同，但為負值。a=60°時工作情況ud波形中每段線電壓的波形繼續后移，ud平均值繼續降低。a=60°時ud出現為零的點。
