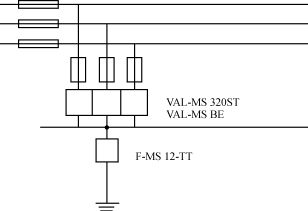

圖 3＋1保護電路

根據我們國家有關部門的要求，如圖1所示，通信電源設備上都已按照3＋1的方式（相線對零線分別接三個避雷器，零線對地線接一個避雷器）安裝C類避雷器，能對一般的感應雷起到有效的保護。這類避雷器主要是壓敏電阻類避雷器，通流容量一般是15kA～20kA(8/20μs），額定通流容量時的殘壓≤1.5kV（通信電源的絕緣強度為1.5kV），避雷器最大持續(xù)工作電壓（IEC標準）分為AC275V和AC385V，選擇時要注意大于電網的最大波動電壓，同時也要注意這個問題：最大持續(xù)工作電壓的提高，會使避雷器的殘壓跟著升高。在供電情況良好的城市站，可選用最大持續(xù)工作電壓為AC275V的產品，在供電情況較差的農村站，最好選用最大持續(xù)工作電壓為AC320V的產品，如VAL?MS320ST。
