在電路參數不變的條件下，開關頻率是同滯環寬度△iL相關的，因此，只要引入頻率負反饋，動態地調整滯環比較器的滯環寬度，就可以調節開關頻率，將開關頻率限制在一定的范圍內。

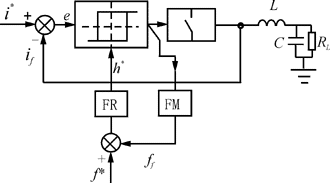

準固定頻率滯環PWM控制系統的結構如圖。
圖 準固定頻率滯環控制系統結構電路圖
其中FM為測頻電路，可以采用模擬或數字電路構成。FR為頻率調節器，一般可采用PI調節器。
為了能調頻，必須采用環寬可調的滯環比較電路，可以有兩種實現方法：
（1）將誤差信號e與環寬給定信號h＊相乘，再進行比較，h＊越大，等效環寬越小，開關頻率越高。
（2）直接通過改變滯環比較器的輸出限幅值來改變環寬，h＊越大，環寬越大，開關頻率越低。
