微機控制焊接逆變電源電路圖

為了解決恒流型電源的不足，引入微機控制和模糊控制技術。系統可相應地進行自由或短路不同控制方案。自由過渡的控制較為簡單，其目標即維持合適的電弧電壓來保證穩定弧長。短路過渡除了對短路過程的電流和燃弧電壓控制外，還要進行短路頻率控制。

圖3中的低成本單片機系統可代替模擬電子電路的簡單切換，即采用“微機＋模擬”的方式，實時調整焊接電流和動特性。該設計接口容易，簡單可靠，具有更好的可控性。通過工藝試驗，在不同的工作狀態下，建立了開環條件下送絲速度與焊接電流的適用范圍關系，以及與動態性關系。在此基礎上，實施適智能控制方案。

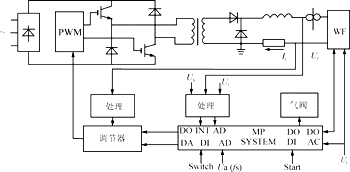

圖微機控制焊接逆變電源

閱讀全文
