ICL7660與S80250構成極性反轉電路

ICL7660與S80250構成極性反轉電路

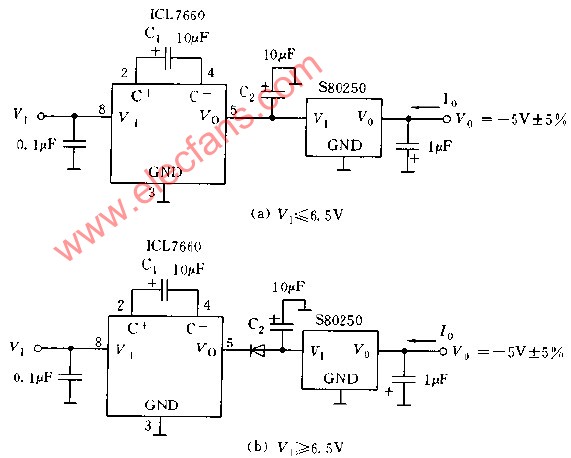

ICL7660充電泵式電壓調整器與S80250低壓開關電壓調整器組合應用電路，它構成極性反轉的電壓輸出電路，當輸出電流為1MA時，ICL7660電壓降的典型值為55MV。s80250電壓降典型值為30MV。合計為0.1V以下。
