視放電路的電源供電電路

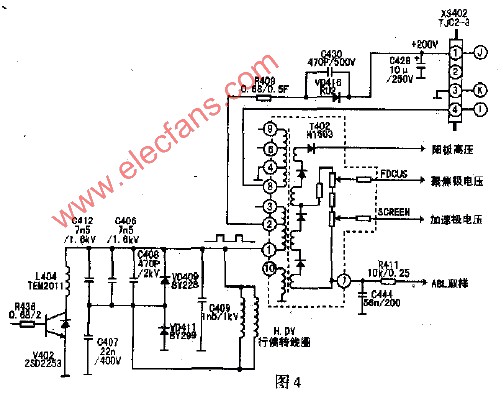

視放電路工作所需的約200V直流電壓，由逆程變壓器輸出的行逆程脈沖經VD416整流、C428濾波再疊加在B+(130V)電壓上提供(參見圖4所示)，并經由XP402的1腳接CRT板(J)端(黃線引入)，進入CRT板后由L502、C501、C509去藕濾波加到共基放大器集電極負載電阻的一端，R533、R538、R539(均為12kΩ/2W電阻)分別為V501、V503、V505的集電極負載電阻。由逆程變壓器燈絲電壓繞組提供的有效值為6.3V交流電壓，由接插件XP402的4腳接CRT板(I)端(紅線引入)，在CRT板上燈絲電壓的提供需串聯R501(1.5Ω/2F)，但在1.5Ω下方不用2W而用2F，表明R501(為2瓦易熔阻燃保護膜電阻)加到顯像管的燈絲。如果在維修中更換行逆程變壓器、調整逆程電容、更換顯像管等，需用有效值電壓表檢測燈絲電壓，使其在6.3Vrms(有效值)士5%范圍內，可變更R501的阻值來達到。顯像管工作所需加速極電壓、聚焦極電壓、陽極高壓等均由行逆程變壓器提供，直接加到顯像管相關各極。
