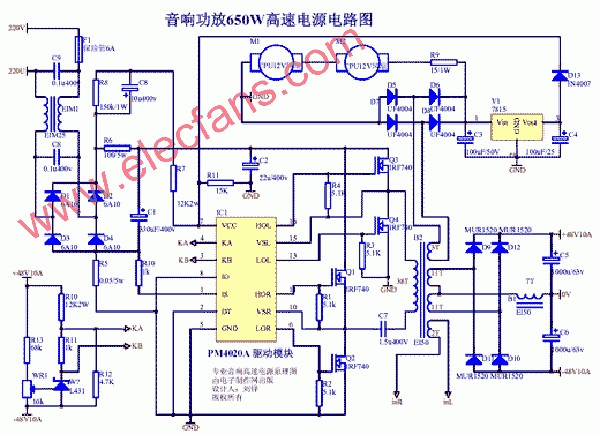

基于PM4020A的音響功放用650W高速開關電源電路圖
| 原理：音響功放650W高速電源電路是用下面的PM4020A作為驅動源制作的一款高級電子變壓器，它有非常快的電流速度，是代替?zhèn)鹘y(tǒng)笨重工頻變壓器的新產品。用PM4020A 設計的電源基本不需要調試就會可靠工作。 |
基于PM4020A的音響功放用650W高速開關電源電路圖
