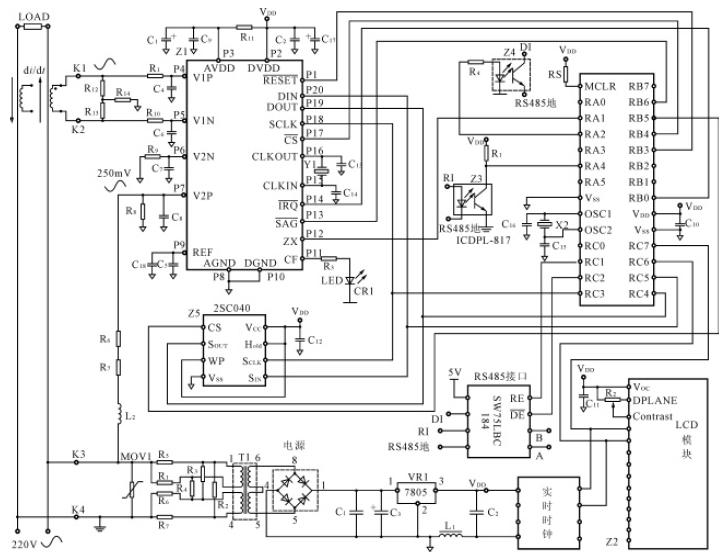

用ADE7753制作的單相復費率電能表接線圖

ADE7753是ADI 最新1 款功能先進的數字電度表電路，這是1 種帶串行接口和脈沖輸出的高精度有功和視在能量計量的集成電路。它集成了二階Σ△ADCs、1 個數字積分器(在CH1 上)、1 個參考電壓源，1 個溫度傳感器，能對電壓、電流有效值(RMS)計算，有功、無功和視在能量的測量(見圖1)。實際上ADE7753是一個電能計量片上系統(SOC)。

閱讀全文
