車載音頻放大器的 300W 、4 相升壓轉換器電路圖

TPS40090 多相降壓控制器的 4 相、300W 升壓電源，該轉換器設計旨在處理一般會出現在音頻應用中的 500W 峰值猝發。通常，在多相降壓結構中，該控制器通過感應輸出電感中的平均電流來平衡每一相位的電力。相反，在一個多相升壓結構中，對電流的感應是在安裝于每一個 FET 源極上的電阻器中進行的。通過在每一個 FET 中平衡峰值電流，多相控制器在所有升壓相位中均勻地分配電力。來自控制器的柵極驅動信號為邏輯電平，因此每一個相位都要求具有一個 MOSFET 驅動器。本設計中，可以使用一個雙通道 MOSFET 驅動器（例如：UCC27324）來減少組件的數量。

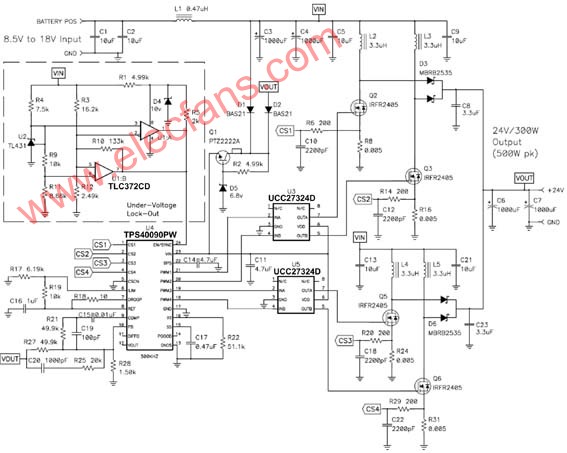

圖1? 針對車載音頻放大器的 300W 、4 相升壓轉換器

閱讀全文
