LM2676是一種開關型集成穩壓器，可提供一個驅動能力達3 A，可逐級下降的開關穩壓器的所有功能，具有良好的線性和負載調節特性：使用一只低導通電阻的DMOS電源開關獲得高輸出效率；固定輸出3．3 V，5 V和12 V電壓，或調節輸出。?

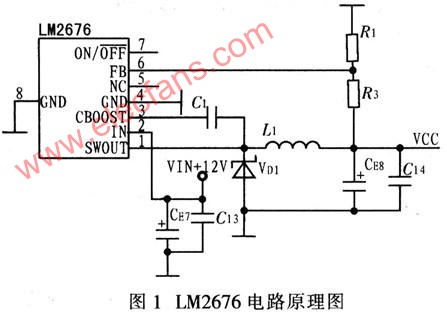

LM2676開關集成穩壓器原理圖
