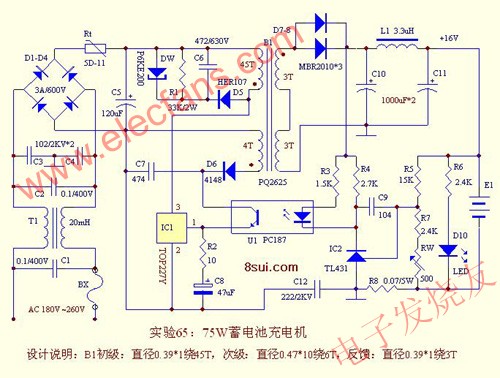

75W蓄電池充電機電路圖

R8是調節充電電流的，我是用2只0.15/2W的電阻并在一起的，36AH放電完畢，蓄電池此時電壓10.8V。起始充電電流大約6A左右。調整RW使空載電壓為16.3V。充滿時蓄電池在線電壓16V至16.1V。

工作模式為反激式，工作頻率是100KHz, 變壓器的饒制采用夾芯面包式，即把次極包在兩層初級中間，以減小漏感，增加初、次級間的耦合強度。粗陋之作，大師們不要見笑啊！

本機75W適用于12AH至60AH的鉛酸蓄電池充電，改變R8可在一定范圍內調整初始充電電流。如果做60AH至120AH的蓄電池充電，要更換換更大的磁芯，高頻變壓器也需重新設計，否則充電時間要延長許多。比如換用PQ3230、EE40以及EC40，在220V至230V輸入電壓的前提下可以做到150W。加大開關IC及輸出整流二極管的散熱片，減小R8，其它無需變動。
