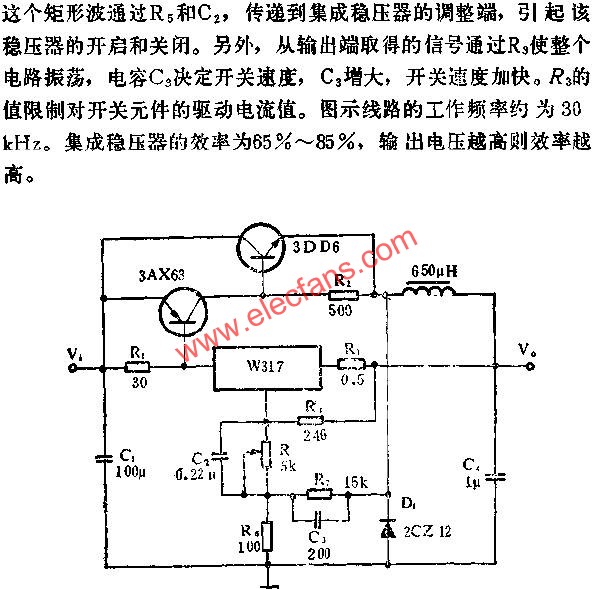

圖中所示是用W317三端可調式正集成穩壓器組成的開關式穩壓電源應用線路.圖示線路中PNP管3AX63和NPN管3DD6組成復合管,用于開關.正反饋信號難過電阻R7施加到W317上,當開關管工作在開關狀態時,在R7上產生一個幅值小的矩形波,
開關式穩壓電源應用線路圖
