具電纜壓降補償功能的5V/2.1A USB電源電路圖

　　LT?3086 是一款多功能、低壓差、低噪聲 2.1A 線性穩壓器，其可在一個 1.4V 至 40V 的輸入電源范圍內運作。在 2.1A 電流條件下的壓差電壓通常為 330mV。一個電阻器負責將輸出電壓設定在 0.4V 至 32V 的范圍內。輸出電壓容差在整個電壓、負載和溫度范圍內保證為 ±2%。LT3086 可在采用陶瓷輸出電容器（所需的最小值為 10μF）時保持穩定。LT3086 的可編程電纜壓降補償可消除由至負載的阻性連接所引起的輸出電壓誤差。一種主/ 從配置允許并聯多個器件以提供較高的負載電流和散熱量，而無需使用外部鎮流電阻器。輸出電流和溫度監視以及一個電源良好標記提供了系統診斷和調試能力。內部故障保護電路包括熱停機和具折返的電流限制。另外，熱限值和電流限值也可以在外部設置。

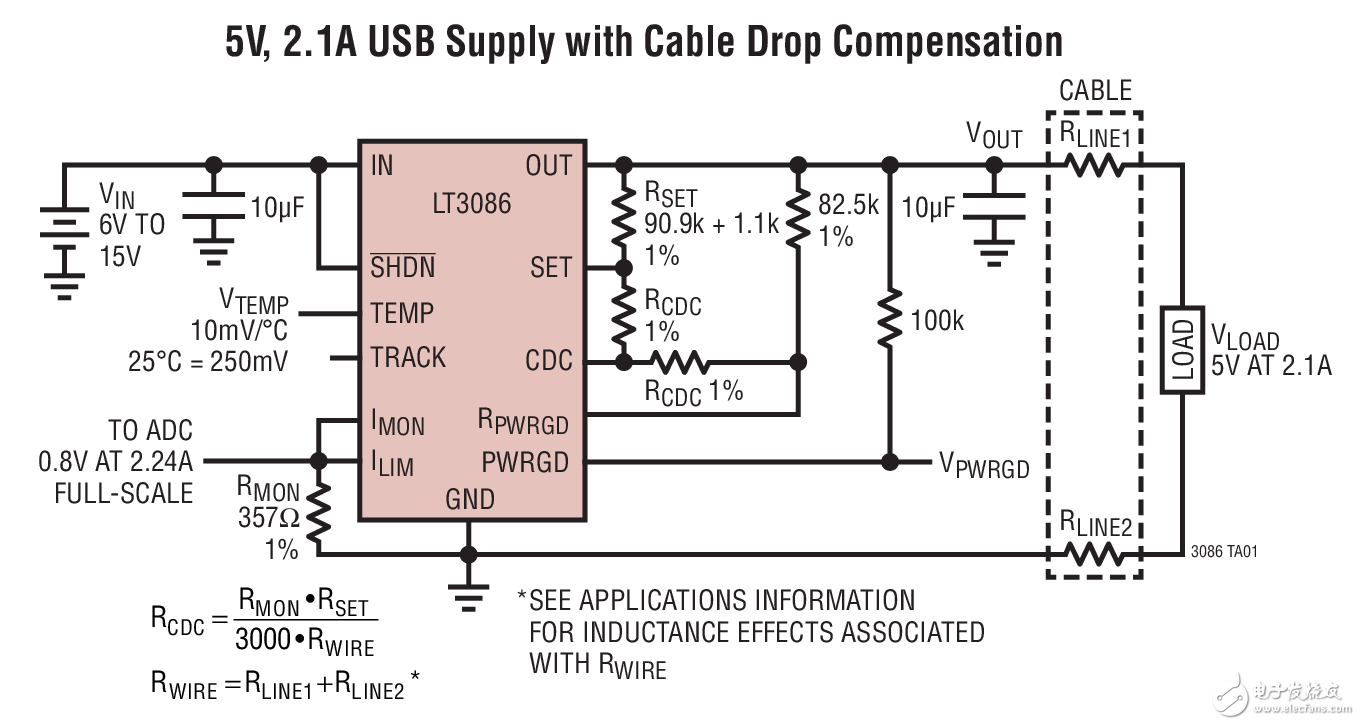

　　 5V, 2.1A USB Supply with Cable Drop Compensation具電纜壓降補償功能的5V/2.1A USB電源電路圖
