電子發燒友網>電子技術應用>電路原理圖>電源>電源電路圖>用于平板和智能手機雙端口充電器參考電路
本參考設計能夠以高達 82% 以上的效率同時為兩個設備充電，充電電流均為 2.5A。UCC24610 同步整流控制器和 CSD17312Q5 FET 可降低整流器損耗并實現高效率，所需增加的成本則微乎其微。TPS2561A 針對每個端口提供了精確而獨立的限流保護。TPS2513 會與充電的移動設備通信，以確保大多數手機和平板電腦接受充電器。此器件采用緊湊型設計，體積僅為 2.15“ x 1.7” x 1.0“。
能夠同時為兩個設備充電，采用 AC/DC 設計，總容量達 30W，具備同步整流功能，可降低功耗并實現較高效率，無載（待機）功耗低于 150mW。

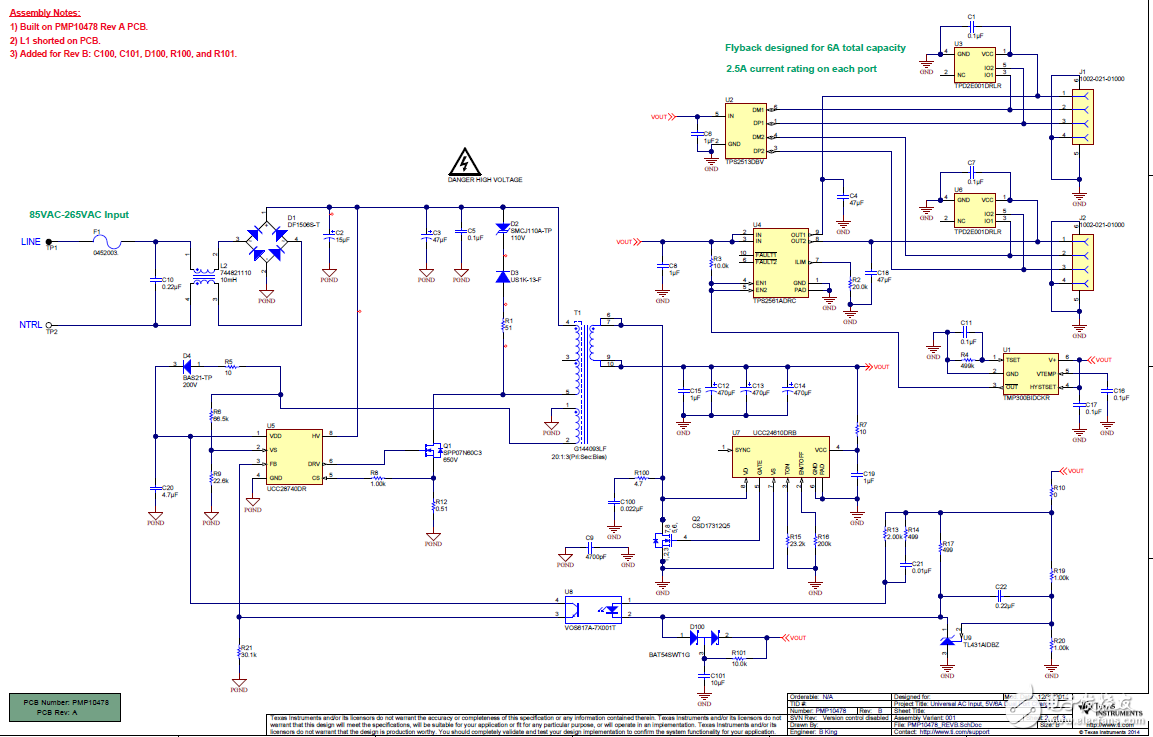

原理圖/方框圖
測試數據，下面的照片顯示了PMP10478版本B樣機裝配。使用PMP10478版本A PCB該電路建成。
與沒有附連到電源的輸出負載，單位繪制輸入功率76mW與115VAC/ 60Hz的輸入，和136mW與230VAC/50Hz輸入。
