LM307組成的低Q值高增益帶通濾波器電路

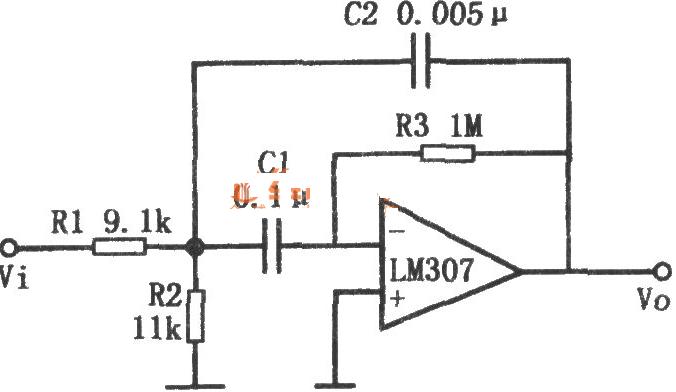

如圖所示為低Q值高增益帶通濾波電路。在運算放大器中加上多路反饋可以構成高增益低Q值有源帶通濾波器。該電路采用LM307運算放大器，按圖中元件數值計算得：
BW為運算放大器增益為1時的帶寬。
LM307組成的低Q值高增益帶通濾波器電路
