SLIC保護方案及電路

SLIC保護方案及電路

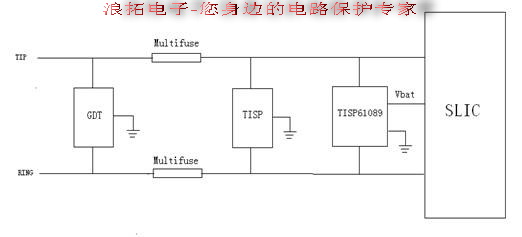

SLIC的模擬接口是通常的兩線電話線，而且線路基本都會出現在室外，同時由于SLIC本身的一些特性，對外界的干擾比較敏感，因此對SLIC芯片進行相應的保護是必不可少的。

1、TIP，RING即為電話線接口，以RJ11的形式為主。

2、氣體放電管（LT-B3R230L），由于其允許瞬間的電流可達20KA，一般作為雷擊的第一級保護，但反應時間相對較慢；

3、Multi-fuse，可恢復保險絲，主要是防止線路過流；

4、TISP，Thyristor Surge Protector，晶閘管，反應時間較快，允許的瞬間電流值為幾十到幾百安培；

5、TISP61089，TISP9110，可編程晶閘管，以SLIC的最高負電壓為參考電壓，靈活而有效的保護SLIC。

??????
以上是一個完整的SLIC保護系統，但根據客戶使用的SLIC型號和需要通過的測試等級不同，可以對某些器件進行相應的刪減或調整，并不是所有的保護器都需要用到。針對各家SLIC芯片的不同型號，不同的測試標準，浪拓電子都能提供相應的完整方案，在減少客戶工作量的同時保證SLIC接口的可靠性。
