彩電消磁電路的過壓保護-壓敏電阻及其應用

彩電消磁電路的過壓保護-壓敏電阻及其應用

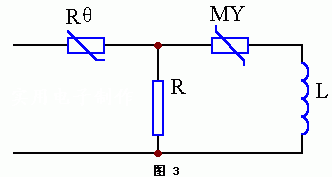

　　該裝置的應用電路如圖3所示。彩電中設置了一開機消磁電路，即在接通電源的瞬間，熱敏電阻Rθ的溫度較低，其阻值也較小，電源電壓瞬間大部分都加在壓敏電阻和消磁線圈L上，因而有很大的電流通過線圈L，產生很強的交變磁場，使顯像管得以消磁。由于大電流通過Rθ后引起其溫度升高，其阻值也因此而變大，故加在壓敏電阻兩端的電壓降低，使消磁線圈L上的電流下降到一個很小的穩定值。這種電路的特點之一是壓敏電阻MY的限幅作用，它可以降低熱敏電阻Rθ的耐壓值并能保護消磁電路。

閱讀全文
