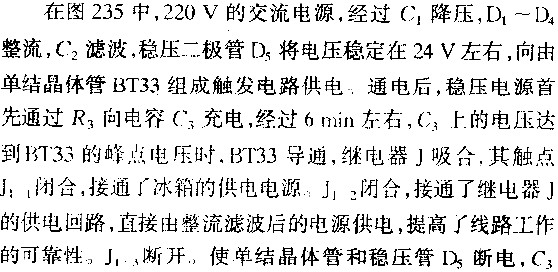

電冰箱壓縮機工作時，最怕忽然停電，隨后又很快送電。這樣很容易把電冰箱壓縮機燒毀。一般來講，壓縮機斷電后，應經過5MIN以上的時間后再送電。根據這一要求，可自制一個簡單實用的電冰箱保護器。圖235是電冰箱保護器的電路圖。
電冰箱保護器電路圖
