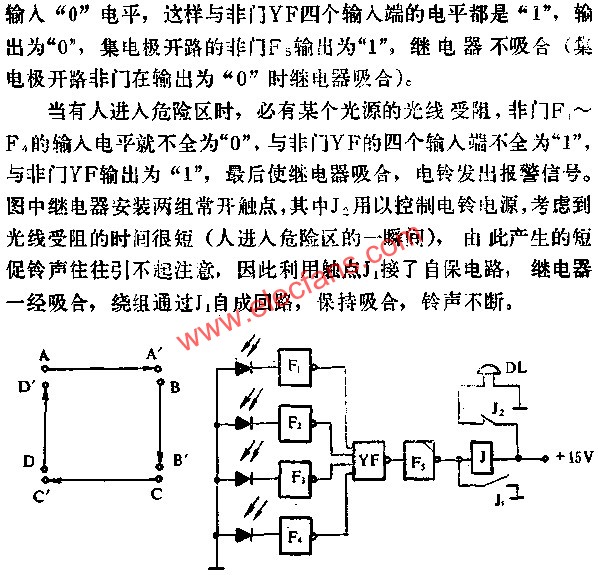

光電報警器在勞動保護和安全保護方面有一定的用處，圖中所示是光電報警器線路。圖示線路中A、B、C、D是四個可見光的光源，A、B、C、D是對應的四個光電二極管。沒有閑人進入危險區時，光電二極管A、B、C、D都得到光源的照射，它的反向電阻很小，圖中非門F1~F4都
與非門組成光電報警器電路圖
