　　電流源電路原理

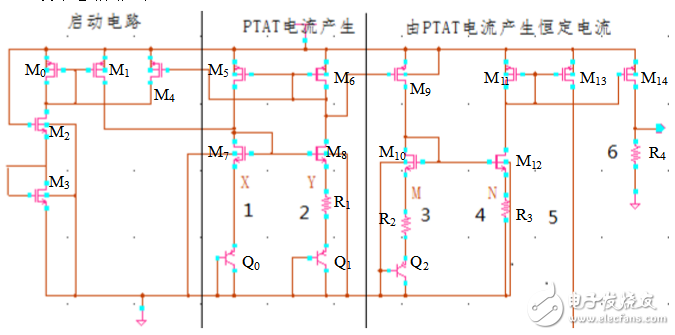

　　設計電路圖如下

　　電流源實際電路首先由1，2支路產生PTAT電流，經過3支路產生基準電壓，再由4支路轉換為基準電流。5，6支路為4支路電流的鏡像。

　　由于X，Y點電位以及1，2支路電流相等，則：

　　解得1，2支路電流（PTAT電流）為：

　　對晶體管：

　　節點M電壓為：

　　因此只要I3為正的溫度系數，VBE為負的溫度系數，調節R2則在一定溫度范圍內VM的溫度系數可以很?。ㄟ@里忽略電阻溫度系數）。

　　調節支路3，4MOS管的寬長比，可使N電位與M點相同則4支路電流：

　　I4即為溫度系數很小的電流，注意到I12與電壓源無關，則得到的I4也于電壓源無關，這樣再由電流鏡鏡像可得到不同電流值的基準電流。
