? 斬波電路原來是指在電力運用中,出于某種需要,將正弦波的一部分“斬掉”。(例如在電壓為50V的時候,用電子元件使后面的50~0V部分截止,輸出電壓為0.)后來借用到DC-DC開關電源中,主要是在開關電源調壓過程中,原來一條直線的電源,被線路“斬”成了一塊一塊的脈沖。
Boost電路:升壓斬波器,其輸出平均電壓Uo大于輸入電壓Ui,輸出電壓與輸入電壓極性相同。
Buck-Boost電路:降壓或升壓斬波器,其輸出平均電壓Uo大于或小于輸入電壓Ui,輸出電壓與輸入電壓極性相反,電感傳輸。
升壓斬波電路的典型應用

通常用于直流電動機再生制動時把電能回饋給直流電源 實際L值不可能為無窮大,因此有電動機電樞電流連續和斷續兩種工作狀態電機反電動勢相當于圖1.1中的電源,此時直流電源相當于圖1.1中的負載。由于直流電源的電壓基本是恒定的,因此不必并聯電容器。
基于“分段線性”的思想進行解析V處于通態時,設電動機電樞電流為i1,得下式


一是用于直流電動機傳動
三是用于其他交直流電源中

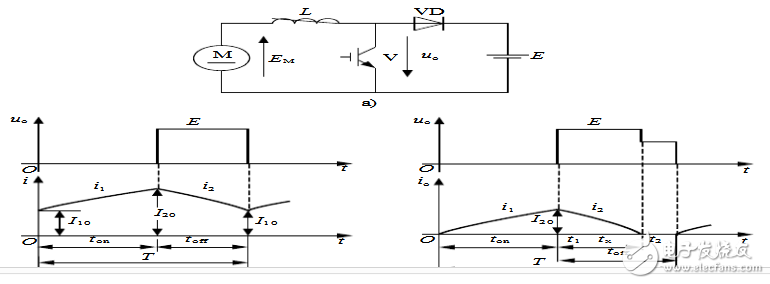

圖3-3 用于直流電動機回饋能量的升壓斬波電路及其波形 a) 電路圖 b) 電流連續時 c) 電流斷續時
用于直流電動機傳動時
通常是用于直流電動機再生制動時把電能回饋給直流電源
實際電路中電感L值不可能為無窮大,因此該電路和降壓斬波電路一樣,也有電動機電樞電流連續和斷續兩種工作狀態
此時電機的反電動勢相當于 圖3-2電路 中的電源,而此時的直流電源相當于圖3-2中電路中的負載。由于直流電源的電壓基本是恒定的,因此不必并聯電容器。
電路分析

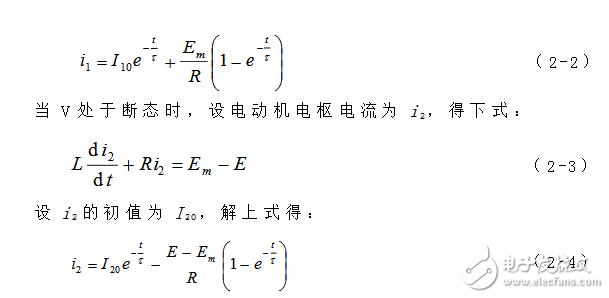

V處于通態時,設電動機電樞電流為i1,得下式:

用于直流電動機回饋能量的升壓斬波電路波形:

當電流連續時,從圖1.3的電流波形可看出,t=ton時刻i1=I20 ,t=toff時刻i2=I10,由此可得:
