可變增益放大器電路

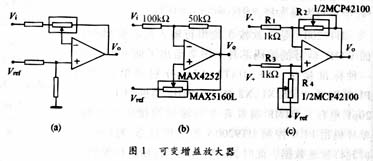

　　選擇雙數字電位器將可變增益差分放大器設計成圖1(c)的形式［2］(用單數字電位器作R2，R4為固定電阻)，則可始終保持集成運放的同相端和反相端對外的電阻相等，從而始終保持很高的CMRR，亦即抑制了溫漂誤差。
　　用數字電位器構成分壓器時可設計成圖2的形式(原理上可以不用R1和R2)。由集成運放構成的電壓跟隨器起隔離作用，R1和R2為高精度電阻。根據輸出電壓調節范圍的要求，恰當選擇R1和R2的阻值，以保證數字電位器的兩部分電阻RA和RB之比(RA/RB)有適當?shù)闹?。這種設計有兩個優點：其一，高精度電阻與數字電位器串聯可削弱數字電位器溫度系數引起的誤差；其二，雖然數字電位器的R?A和R?B的阻值誤差和溫度系數都大，但兩者之比的誤差要小得多。因此，這種設計能得到較高精度的分壓。順便指出，少數數字電位器，如MAX5400／5401只有50ppm／℃，它們是低漂移應用的理想選擇。
