多級調諧放大器分析與調試方法

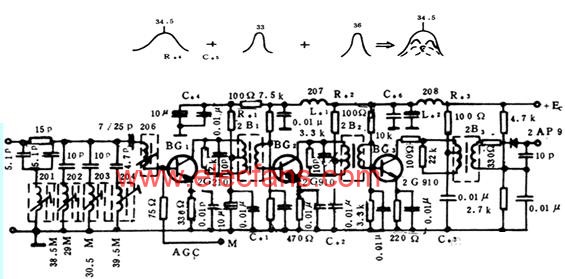

下圖是為4D4型電視機的中放電路，其中201、202、203、204是吸收回路，分別對相鄰高低頻道的圖像及伴音的干擾頻率進行吸收，其吸收頻率分別為38.5兆赫、29兆赫、30.5兆赫、39.5兆赫。本電路采用三級單回路調路調諧放大器組成，第一至第三級的諧振頻率分別是：34.5兆赫、33兆赫、36兆赫，故屬于三級參差調諧放大器電路，該電路采用失配法來實現防止自激的，故每級調諧回路并聯一個阻尼電阻（2千歐、3.3千歐、22千歐），為了避免級間經電源內阻產生的交流耦合，采用了多個濾波電路：Cφ1Rφ1-Cφ4Rφ4以及Cφ5Lφ1、Cφ6Rφ20

?

調整方法：
1、按規定要求調整各級直流工作點（略）
2、調整中頻放大電路的頻率特性
這里介紹一種簡單的萬用表調試法，適合于業余愛好者檢修電視機用，這種方法是利用AGC電壓作中放電路輸出電壓的指示。調整時假定高頻頭工作正常，能收到電視臺信號，具全步驟如下：
（1）先將吸收回路（201、202、203、204）斷開接地端，待調整吸收回路時才逐一接上，
（2）接收電視信號，并以萬用表監視AGC電壓，調整中周2B1磁芯，使萬用表讀數最大，此時2B1諧振于34.5兆赫;然后調中周2B1，也使萬用表讀數據最大，再把磁芯向電感增加的方向旋轉1-2圈，使萬用表讀數稍有減小，但不很明顯為宜，這樣使2B2諧振在33兆赫附近，最近調節中周2B3，使萬用表讀數最大，再把磁芯向電感量減小方向旋轉1-2圈，使萬用表讀數略有減小，但不很明顯為宜，這樣2B3諧振在36附近。
（3）調整電感206，又使萬用表讀數最大，再按步驟（2）的過程重調一趟。
上述調試過程，可能出現伴音干擾問題，但可以暫不管它，待調整吸收電路時此現象將會消除，使用此方法應注意三點：1、調整時要了解清楚中周的磁芯位置與電感量增減的關系，對10A型中周，當磁帽靠近：“王”字磁芯時，電感量增加，反之，電感量減小，2、若信號弱時以監測中放AGC為宜；若信號強時，則監測高放AGC為宜，3、應合適地選用萬用表量程或用電壓補償方法把變化電壓顯示出來。例如當AGC電壓變?yōu)閺?-0.2伏，然后改用1伏檔監測，這樣指針擺動范圍較明顯。
這種方法不僅適用于調整電視中放，也可以用來調整其他中頻電路，此時中輸出可接上二極檢波電路，以萬用表監測檢出的直流電壓，又以信號源輸入信號給中放電路，周整方法可參考前述步驟（2）進行。
