通用變頻器用正反轉指令開關控制圖

通用變頻器用正反轉指令開關控制圖

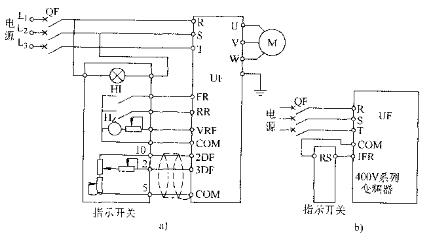

采用具有正反運轉指令開關來控制變頻器的正反轉電路如圖。
指令開關的結構與接線方法見圖A的左下側；對于400V系列變頻器的接法如圖B所示，HL為指令開關中的電源指示燈。指令開關亦叫“頻率給定輸入切換開關”

圖通用變頻器用正反轉指令開關控制圖
