感應開關電路圖

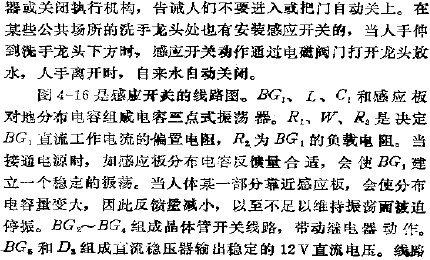

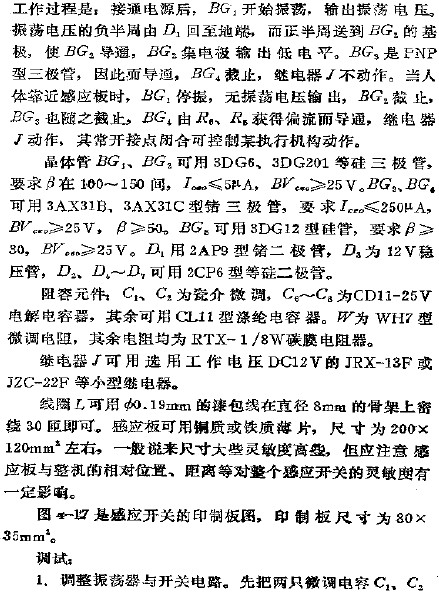

感應開關是一種利用人體感應原理來控制的晶體管電子開關.如把它安置在某此標上人們進入的非安全區的通道或入口處,當人們靠近它時,感應開關就開始動作,接通報警

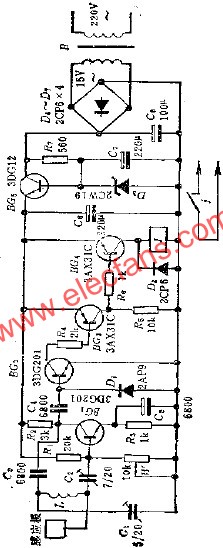

感應開關電路 www.brongaenegriffin.com

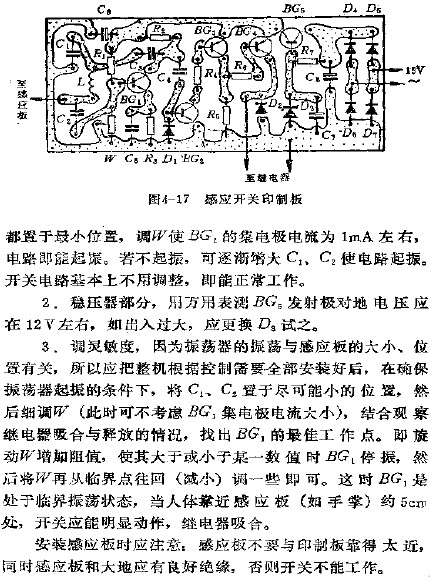

感應開關印制板

閱讀全文
