背景介紹

　　便攜式電池供電醫療設備的種類繁多，而能夠可靠地為這些設備供電的充電器控制電路也有多種選擇。如無源元件鉭電容（如貼片鉭電容和片狀電容），可以提升便攜式設備內充電器控制和儲能系統的整體性能。便攜式電池供電醫療設備的供電既可以使用一次性電池，也可以使用用電池充電器充電的后備可充電電池。對醫療設備便攜性和易用性的需求已經催生了充電控制電路的多項改良。充電器和電池系統已從由許多組件組成的電路，發展為基于集成微處理器的系統，不僅使用的無源元件少，而且布板空間也小。

　　鑒于醫療設備對高可靠性的要求，本文就商用鉭電容和醫用鉭電容的設計取舍進行了舉例，并介紹了有助于改善性能的一些新發展。本文還重點介紹了電容技術的一般性選擇標準和可以在便攜式醫療設備中使用的封裝技術的進展情況。在便攜式醫療設備中最常用的大容量電容類型有多層陶瓷電容（MLCC）、鋁電解電容和固體鉭電容。表1就每種電容技術的某些一般特性和可能的缺點進行了介紹。

　　表1 便攜式醫療設備使用的大容量電容的類型

　　電池充電器基礎知識

　　對使用可充電二次電池的便攜式設備來說，可以使用多種類型的充電器：降壓充電器、離線充電器或者線性穩壓器/充電器。最常用的類型是降壓充電器。這種充電器可以把電池源電壓轉換為較低電壓并予以穩壓。轉換器可通過外部交流/直流適配器或者內部適配器電路供電。線性穩壓器結構緊湊，非常適用于低容量電池充電器應用。單芯片集成解決方案既可為便攜式設備供電，同時還可單獨對電池進行充電。

　　圖1是小型直流/直流開關穩壓器的例子。它可以為電池充電器提供同步脈沖開關。該脈沖電池充電系統散熱小，采用TSSOP封裝，高度僅1.2毫米。該器件特性豐富，其中包括可在關斷時將電池（Vbat）和外部電源隔離開來。

　　充電器中使用的電容有多種類型。輸入去耦電容用于旁路噪聲。一般將0.1μF MLCC電容布置在Vcc引腳附近，用來濾除高頻噪聲。

　　圖1 使用威世 Siliconix Si9731實現的鋰離子或鎳鎘/鎳氫微處理器電池充電器

　　輸出電容類型的選擇應取決于合適的ESR，以符合穩定負載線路范圍，同時應進行下列項目的評估：

　　1. 能夠降低功耗

　　2. 能夠降低紋波電壓

　　3. 能夠滿足系統負載線路的要求。

　　轉換器負責提供負載電流和電壓。隨著負載的變化，電流的增加，電壓會下降。穩壓器可以保持恒定電壓，但對負載電流的變化不能迅速做出響應，所以使用大容量電容來應對這樣的變化，防止電壓下降。如果轉換器輸出的電流要通過電感，它就無法瞬時響應，這時就需要在負載兩端跨接一個并聯電容組，來上拉電壓。有時會混合使用MLCC和鉭電容，以降低總體大容量電容的ESR.由于MLCC的阻抗較低，會先充電，然后才是大容量鉭電容。

　　電源及輸出電容的要求

　　便攜式醫療設備使用的電池或為一次性電池，或為二次電池。一次性電池一般只使用一次。在電路工作過程中，活性化學物質被消耗殆盡。一旦放電完畢，電路將停止工作，必須更換新的電池。二次電池可以在放電完畢后充電，因為產生電能的化學反應可以逆轉，從而實現對電池系統充電。電源、電池類型的選擇視應用而定。醫療設備常用的一次性電池類型有堿性電池和鋰電池。

　　二次電池有鋰電池、鎳鎘電池 （NiCad）、鎳氫（NiMH） 電池和鉛酸電池。其中鋰電池最常用，這是因為鋰電池的體積能量密度和質量能量密度最大，放電率極低，這意味著閑置時有良好的荷電保持能力。

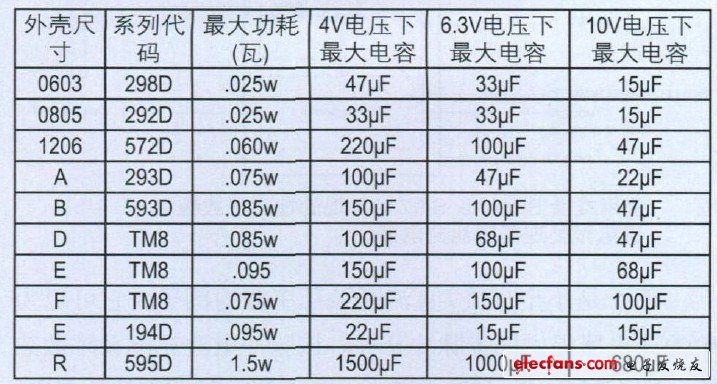

　　表2 鉭電容的功耗及容量范圍

　　便攜式設備電路需要輸出電容，而輸出電容通常由一次性或者二次電池供電，可以在負載瞬變過程中減輕電壓過沖或者下沖。要有效地濾除噪聲，電容的等效串聯電阻 （ESR） 是重點考慮的參數。輸出電容用來處理電路的紋波電流和電壓。需要對電容組的過熱予以控制，這樣在電路工作中，不會超過最大允許功耗。需要確定的是，通過輸出電容的紋波電流不超出允許值。

　　表2概述了在+25℃和f=100kHz條件下各種封裝（按外殼尺寸劃分）的最大允許額定功率。對溫升在+25℃以上的應用，建議應進一步進行降額。請參考電容生產廠家關于針對可適用的鉭電封裝的功率降額建議。

　　可使用公式P=Irms2 x ESR計算出最大允許交流紋波電流 （Irms），其中P表示鉭電容外殼尺寸對應的最大允許功率，ESR則可根據電容的工作頻率計算得出。

　　對鉭電容，還需要遵守合適的電壓降額規范，不可超出生產廠家建議的額定值。輸出電容的工作電壓應由電壓電路狀態決定。其可根據公式Vrated=Vpeak+Vdc計算得出，即紋波電壓加上直流電壓噪聲。允許的紋波電壓的計算方法為E=IxZ，其中Z表示電容器電阻。總體來說，較低的ESR可以幫助降低輸出紋波噪聲。

　　在電路中加入大容量電容還能在無負載條件下（此時電池尚未工作，使用線路電流供電）起到上電作用。當使用線路電流供電時，在選擇大容量鉭電容的額定值的時候，應遵從降額規范。
