想想那句稱為“墨菲定律”的古老格言：“凡是可能出錯的事情均會出錯。”。在過去50年中，基于電子組件的系統得到了充分發展，已經能夠以非凡的高可靠性提供非常先進的監視和控制功能。擔心可靠性一般是因?yàn)閷?duì)人的生命有潛在危險，緊隨其后的原因是故障導致的高額損失和產品用戶對滿意度的下降。不過，事物從來都不是完美的，因此總是需要不斷地提高可靠性，以產生安全、耐久的電子系統。

　　當系統可靠性必須保證而別無選擇時，最好但也最昂貴的方法是，使用完全冗余的電路。完全一樣的電路同時執行相同的功能，而且對執行結果進行某種形式的表決以始終產生最安全的效果。在很多這類系統中，如果檢測到有故障的電路，那么就自動去掉該電路，并用一個相同的備份電路代替。對于長期可靠運行來說，這是理想的拓?fù)?。另一方面，故障的后果并不總能證明完全冗余導致的高額費用是合理的。這類系統只是依靠所使用的每一個組件固有的可靠性。單個組件故障可能?chē)?yán)重毀壞系統或永久損害準確度。具有這種性質的設計假定存在大量風險，但是能以最低成本實現。

　　就高度可靠的系統而言，居于中間的方法是故障監視，采用這種方法時，電路監視各種不同的系統組件，并報告任何異常現象。由于在電路中的任何位置隨時都有可能發生任何事情，因此被監視的元件越多越好。對于檢測到的故障所做出的反應會是多種多樣的，從系統完全停機 （例如：火車上的常閉式緊急停車開關） 到某種簡單的服務報警 （類似于汽車中儀表板上的“傻瓜燈”） 等等。

　　本文將闡述如何通過使用 LTC6801 故障監視 IC，提高一種高壓鋰離子電池組的長期可靠性。在電動型汽車、不中斷電源、醫療儀器甚至電動工具等應用中，用電池作電源是一種持續不斷的發展趨勢，這些應用每種都有不同程度的可靠性預期。

　　長壽命電池電源面臨的挑戰

　　對于電動車和大量其它類型的便攜式設備來說，電池已經成為一種主要的非傳統能源。鋰離子電池非常受歡迎，因?yàn)榕c具有相同能量密度的其它化學組成的電池相比，鋰離子電池的能量密度允許鋰離子電池組更小、更輕。對于大功率應用來說，如電動型汽車，需要疊置數百個電池以形成一個高壓電源，這種電源產生更小的電流，可使用更細和重量更輕的導線。在這類汽車應用中，駕駛員的安全是第一位的，接下來是車主的滿意度。因此，實現安全可靠的長期運行有顯而易見的理由。為達到這個目的，每節電池的電量都必須得到持續監視，以在多年使用的情況下保持最佳水平。

　　在最簡單的情況下，要求電路測量電池組中每節電池的電壓。這種測量一般是由一個 AD 轉換器執行的，AD 轉換器將信息傳遞給一個微控制器。該控制器細致地管理所有電池的充電和放電，這樣電池工作時就不會超出一個嚴格的范圍，而超出這個范圍可能極大地縮短電池壽命。面對一個系統中可能有數百個單個電池的情況，一種集成式測量電路可以極大地節省組件數。凌力爾特公司提供的 LTC6802 就是這樣一種集成式功能構件。通過一個內置的 12 位 ADC，它可以測量和報告多達 12 節電池以及兩個溫度傳感器上的電壓。任何數量的電池都可以相互疊置，所測得的每一組（由 12 個電池組成）電壓串行傳送到一個主微控制器。這些測量器件和控制器形成了電池管理系統的核心。

　　對于延長電池的可用壽命來說，仔細控制每節電池的充電狀態是極其重要的，但是這也許還不足以讓要求越來越高的汽車客戶滿意。就敏感電子產品而言，汽車展現了一種嚴酷和危險的運行環境。要想無憂無慮地獲得長久滿意，對系統進行“假設”分析是必要的。幾個要考慮的問題也許是：

　　如果連接電池的一條導線斷開了會怎么樣？

　　如果電壓測量準確度偏移會怎么樣？

　　如果內部寄存器位保持某個數值不變，總是指示一個良好的電池電壓讀數，會怎么樣？

　　如果測量 IC 不知怎么被嚴重的系統電壓瞬態損壞了，會怎么樣？

　　潛伏最深的問題可能使控制器錯誤地確定，一節電池或一個電池組處于完美狀態，而事實是，電池或電池組未以正確方法測量。之后，這些電池可能完全放電或被危險地過沖電，而系統卻一點兒都沒意識到。需要某個東西來“監視監視器”，以實現更高水平的可靠運行。

　　用 LTC6801 進行電池管理系統 （BMS） 的故障監視

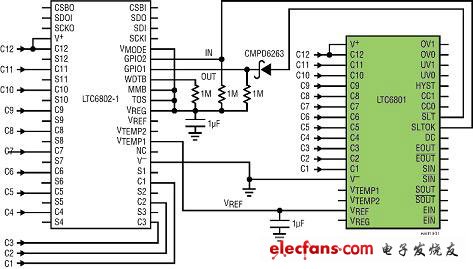

　　一種可替代完全冗余測量方法的方案是，將故障監視電路與測量器件并聯，以起到復核系統基本功能的作用。圖 1 電路顯示對一個由 12 個鋰離子電池組成的電池組實施的這種方案，該方案使用一個 LTC6802 測量器件和一個伴隨的 LTC6801 故障監視器件。

　　圖 1：結合電池測量與故障檢測，以提高可靠性。

　　LTC6802 提供準確的測量，而 LTC6801 檢查每節電池的過壓/欠壓狀態。通過按照指令測量和報告每節電池的電壓，并將放電電流加到電池上以分配每節電池的電量，LTC6802-1 成為該系統中的主要電子組件。數據通過 SPI 串行數據鏈路傳送到控制器。同時，LTC6801 還監視電池組中的每節電池。不用系統控制器的干預，LTC6801 就能周期性地對每節電池的電壓采樣，并執行簡單的欠壓和過壓比較。如果所有情況都正常，那么 LTC6801 就在狀態輸出 （Status Output） 線上提供一個差分時鐘信號。如果有任何事情不正確，那么這個時鐘就停止。至于問題的本質，LTC6801 不提供任何信息，因?yàn)樗皇侵甘灸臣虏徽_。這個時鐘一旦停止，那么控制器就可以執行診斷程序，以確定出現了什么問題。

　　遠不止于一個簡單的比較器

　　LTC6801 的設計仔細考慮了很多潛在的系統故障，同時還具有易用性。一個重要的設計要求是，允許該器件自動運作，而無需任何軟件。惟一的外部需求是電源 （由電池組本身提供） 和一個使能時鐘信號。沒有使能時鐘輸入，LTC6801 就停留在一種靜態低功率狀態，僅從電池組抽取幾 uA 的電流。該使能時鐘可以由系統控制器或任何其它振蕩源 （諸如 LTC6906 硅振蕩器） 提供。一接收到時鐘信號，該器件就自動喚醒并開始監視所有電池。

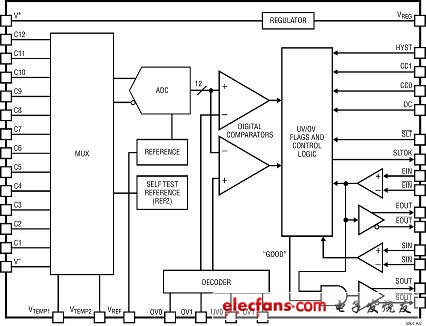

　　圖 2：LTC6801 的內部電路提供的不僅是簡單的比較器功能

　　REGULATOR：穩壓器

　　MUX：多工器

　　REFERENCE：基準

　　SELF TEST REFERENCE：自測試基準

　　DIGITAL COMPARATORS：數字比較器

　　DECODER：解碼器

　　UV/OV FLAGS AND CONTROL LOGIC：UV/OV標記和控制邏輯

　　“GOOD”：“良好”

　　圖 2 是 LTC6801 基本組件的方框圖。一個 12 位增量累加 AD 轉換器 （ADC） 對多達 12 節電池以及兩個溫度傳感器的電壓進行濾波和數字化。一個 5V 的穩壓器和一個精確微調的 3V ADC 電壓基準是內置的。器件全部工作特性的設定都由將器件引腳搭接到 5V 穩壓器、3V 基準或 V- 來實現。無需外部組件。

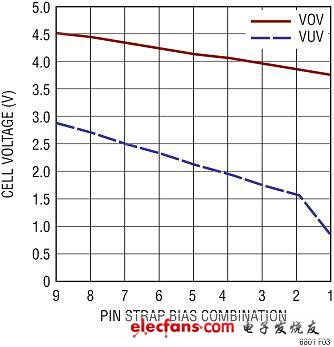

　　圖 3：電池電壓報警門限的選擇是通過引腳搭接設定的。

　　Cell Voltage Thresholds：電池電壓門限

　　Cell Voltage：電池電壓

　　Pin Strap Programming Voltage Combinations：引腳搭接設定電壓組合

　　圖 3 繪出的是可設定的過壓和欠壓門限范圍。選擇過壓 （OV） 門限是為了使用具有3.3V 標稱電壓和 4.2V 告警電平的鋰離子電池，而欠壓 （UV） 門限對電池電量耗盡提供一個合理的指示。OV 和 UV 門限由不同的引腳設定，因此任何組合都有可能。OV 和 UV 電平必須設定，以在不是太接近正常電池電壓時，就可指示某件事可能出錯了，否則有可能引起故障檢測電路出現討厭的跳變。

　　還有可能給這些門限設定高達 500mV 的固定遲滯。當檢測到的故障觸發的動作有可能引起電池上的電壓變化時，如立即斷開負載與電池組的連接，設定固定遲滯很有用。遲滯可以防止跳進和跳出故障狀態。
