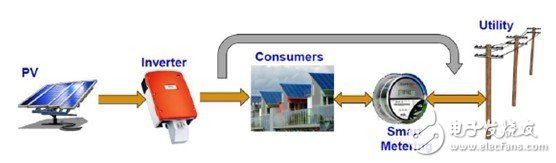

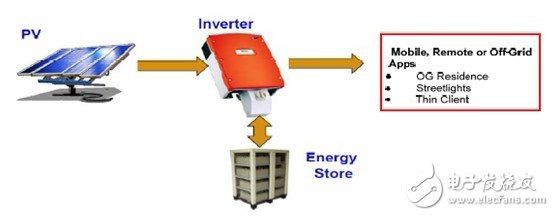

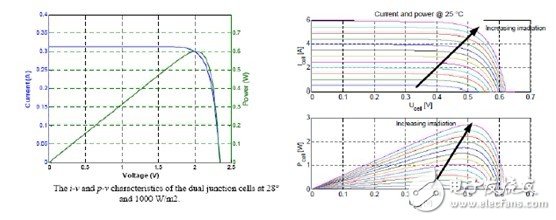

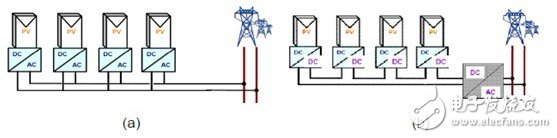

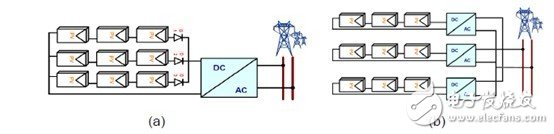

很明顯，就微型逆變器而言，“分布式MPPT”架構增加了每PV板成本；但是，通過回收下列效率損失可將效率提高5%到25%：

　　·PV板錯配損耗（3%到5%）

　　·部分陰影損耗（5%到25%）

　　·簡單的系統設計，更寬松的故障容限（0%到15%）

　　·次優MPPT損耗（3%到10%）

　　·另外，增加安全性和建筑面積（屋頂）利用

　　因此，如果我們選擇微型逆變器拓?fù)洌瑒t會犧牲轉換器效率，但是會讓電能收集變得更高效。

　　2 硬件設計

　　2.1 系統結構圖

　　在我們的太陽能逆變器解決方案中，我們選擇交叉反激加SCR全橋的拓?fù)洌糜诠I(yè)頻率逆變。所有控制僅為一個MCU（2802x），另外還有一個RS485或者PLC接口，用于通信。圖8顯示了這種微型太陽能逆變器的結構圖。具體規范，請參見《附件A》。

　　這種拓?fù)渚哂腥缦绿攸c(diǎn)：

　　·簡單的系統結構

　　·高效率，低成本

　　·完全隔離，高可靠性

　　·無法實現反應式功率補償

　　圖 8 微型太陽能逆變器系統結構圖

　　2.2 輔助電源設計

　　在微型太陽能逆變器中，我們需要可以向A/D采樣電路、驅動電路、MCU控制器等輸出多電壓的輔助電源。另一方面，這種輔助電源必須完全隔離于一次側到二次側。

　　因此，我們選擇LM34927芯片；這種芯片具有如下特點：

　　·9到100V的寬輸入范圍

　　·低成本，集成100V、高低側開關

　　·恒定導通時間（COT）控制方案無需環路補償，并具有優異的瞬態響應。

　　·充分保護功能，包括可調節UVLO。

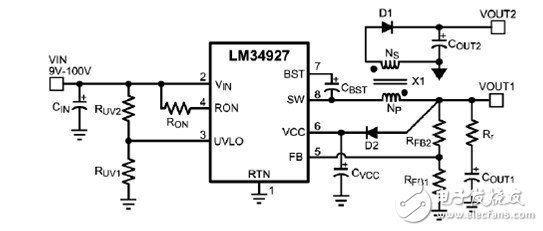

　　圖9顯示了LM34927的典型應用原理圖。從該原理圖，我們知道，LM34927的一次側為一個降壓電路，而二次側為一個反激拓?fù)?，用于?shí)現隔離。

　　圖9 LM34927典型應用原理圖

　　2.3 作為隔離式前端轉換器設計的有源鉗位反激

　　2.3.1 有源鉗位反激式轉換器概述

　　圖10顯示了基礎反激拓?fù)鋬?nèi)有源鉗位電路的組合情況。圖中，反激式變壓器被一個等效電路模型代替，其表現出磁化和漏電感（Lr表示除外部電感外一次側反映的總變壓器漏電感）。

　　開關Q1和Q2與其相關體二極管一起出現。Cr表示兩個開關的寄生電容的并聯電容。與Lr諧振的這種器件電容，實現了Q1的零電壓開關（ZVS）。

　　利用有源鉗位電路，晶體管關閉電壓尖峰受到控制，變壓器漏電得到回收，并且主開關（Q1）和輔助開關（Q2）的ZVS都成為可能。

　　這些優點的代價是，需要更多的功率級組件以及更高的控制電路復雜度（兩個開關對一個開關）。

　　為了描述這種電路的工作情況，我們假設：

　　·理想開關組件

　　·磁化電流始終為非零且為正。

　　·Lr（包括變壓器漏電感）小于變壓器磁化電感Lm（通常為L(zhǎng)m的5%到10%）

　　·Lr中存儲充足的電能，以完全對Cr放電，并開啟Q1的體二極管。

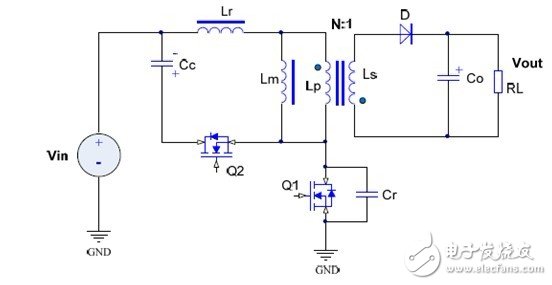

　　圖 10 有源鉗位反激轉換器的簡化原理圖

　　2.3.2 有源鉗位反激設計零電壓開關考慮

　　為了實現Q1的ZVS，Q2必須在諧振電感電流下降區間開啟。否則，諧振電感電流反向（再次變?yōu)檎?，其?duì)Cr再充電，并且失去ZVS（或者至少部分失去）。因此，Q2關閉和Q1開啟之間的延遲時間對ZVS運行至關重要。最佳延遲值為L(zhǎng)r和Cr組成諧振時間的四分之一：

　　所以，最好是讓停滯時間位于Q1關閉和Q2打開之間，小于Tdelay，以實現部分ZVS狀態。

　　即使Lr中存儲能量不足以完全對開關電容Cr完全放電，從而最小化Q1和Q2的潛在電壓應力（并獲得更高的轉換器效率），我們必須小心地設計諧振電感Lr、諧振電容Cr和鉗位電容Cc的參數。

　　2.3.2.1 諧振電感Lr設計

　　在確定Lm值以后，可對諧振電感進行設計。如前所述，我們假設其值為L(zhǎng)m的一小部分（通常為L(zhǎng)m的5%到10%）。

　　給定轉換器工作點和Cr值時，要實現ZVS，Lr的大小必須足以完全對開關電容放電。

　　Lr設計很難，因?yàn)橹C振電容電壓（Vcr）為L(zhǎng)r值的函數，如下面方程式：

　　但是，在實際設計中，諧振電感電壓相對較?。ㄏ鄬?duì)于Vin+NVo），并且可求解實現ZVS狀態必需的Lr近似最小值：

　　在要求高輸出電壓的這種應用中，專門的輸出整流器軟開關特性比實現主開關ZVS要更為理想。

　　2.3.2.2 鉗位電容器Cc設計

　　根據Lr設計，選擇鉗位電容的值。鉗位電容器和諧振電感形成的諧振頻率足夠低，這樣，當開關關閉時，電源開關便不會出現過多的諧振振鈴。但是，使用過大的鉗位電容值，并不會帶來鉗位性能的改善，并且代價是更大容量（同時也更加昂貴）的電容器。一種較好的折中方法是，選擇一個電容器值，使鉗位電容器和諧振電感形成的諧振時間的一半，超出Q1的最大關閉時間。因此：

　　其中，DHL表示最大輸入電壓工作，fs為Q1和Q2的工作開關頻率。

　　電容器額定電壓必須超出NVo，并且超出量為L(zhǎng)r的壓降：

　　鉗位電容器和諧振電感的諧振時間可通過下列方程式計算得到：

　　2.3.3 有源鉗位反激的開環仿真

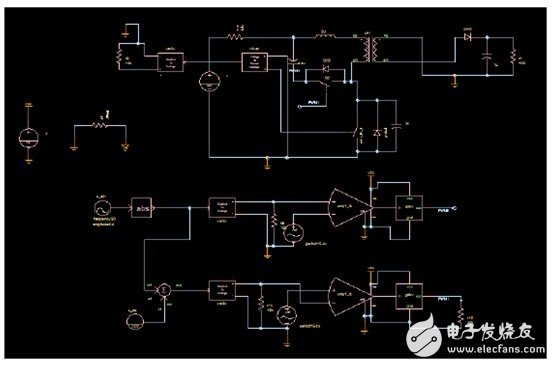

　　圖11為這種有源鉗位反激的開環仿真模型。下列值用于該仿真：輸入電壓Vin=36V，主MOSFET開關頻率fs=65kHz，諧振電感Lr=0.5μH，諧振電容Cr=1nF，鉗位電容Cc=10μF，主開關MOSFET的最大占空因數D=0.6，而負載Rload=100 Ω。

　　圖 11 有源鉗位反激的開環仿真模型

　?。t色波形為VGS，綠色波形為VDS）

　　圖 12 Q1的VDS和VGS仿真波形

　　圖12顯示了漏極到源極電壓降至零以后門驅動的電壓上升，因此Q1實現ZVS得到了證實。另外，VDS的電壓尖峰被箝至Vin+NVout，其意味著一次側實現了有源鉗位。

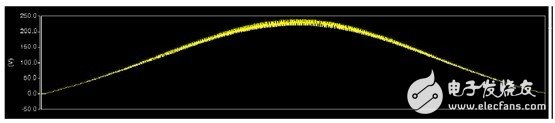

　　圖 13 仿真輸出電壓波形

　　2.4 隔離式MOSFET橋驅動電路設計

　　為了實現一次側到二次側的完全隔離，除輔助電源隔離以外，還要求使用A/D采樣和驅動電路隔離。

　　由于MCU放置于二次側中，而主開關MOSFET位于一次側，因此我們必須把二次側控制信號傳輸至一次側，以對MOSFET進行控制。

　　為了把控制信號從二次側傳輸至一次側，可選擇高速數字隔離器加高低端驅動器芯片。圖14顯示了這種隔離式MOSFET高低端驅動器的原理圖。

　　圖 14 隔離式高低端驅動器的原理圖

　　在本應用中，隔離式MOSFET擁有許多特點，其包括：

　　·結構簡單，易于實現

　　·+600V全工作范圍

　　·4kV ESD保護

　　·自舉工作

　　另外，請注意高速數字隔離器的初始狀態；否則，它會損壞主開關MOSFET。

　　表 1 高速數字隔離器功能表

　?。≒U=上電；PD=掉電；X=無關；H=高電平；L=低電平）

　　3、固件設計

　　3.1 固件規范

　　3.1.1 功能規范

　　系統固件包括如下功能：

　　1、開/關。用戶可通過按下開/關按鈕開啟或者關閉系統。軟件設置必須啟用這種功能。

　　2、自動開/關。如果需要開啟狀態，則系統會自動開啟。當狀態不適合向電網輸電時，系統保持待機模式，并監控狀態變化。如果系統已經開啟，則當狀態不適合供電時系統自動關閉。

　　3、軟件啟動開啟。當系統必須開啟時，其從零電流供給狀態啟動，同時PWM在零交叉點開啟，從而減少給電網帶來的沖擊電流。

　　4、LED控制。系統擁有一個狀態LED指示。當系統處在待機模式下時，相應LED每1.2秒閃爍一次。當系統開啟時，LED每隔2.4秒閃爍一次。當出現故障時，LED持續亮起。

　　5、用戶控制鍵。逆變器具有一個用戶鍵。該用戶鍵可開啟或者關閉逆變器，并且還可以清除故障。當系統處在待機模式下時，如果該鍵被按下1秒以上，則如果條件符合系統便開啟。如果系統已經開啟，則當該鍵被按下1秒以上時，系統關閉。當出現故障且系統處在故障模式下時，按下該用戶鍵1秒以上，可清除故障并再次進入待機模式。

　　3.1.2 測量

　　為了控制和監測系統狀態，需計算下列測量結果：

　　·電網電壓RMS

　　·電網頻率

　　·逆變器的輸出有效功率

　　·輸入功率

　　·輸入PV電壓

　　·溫度

　　3.1.3 保護

　　系統具有一些基本保護功能。

　　1、一次側沖擊電流保護。當短路或者主電感引起沖擊電流時，PWM首選會進入CBC模式；但是，當CBC三次以上時，系統關閉并進入故障模式。

　　2、二次側過電壓保護。當SCR未正常開啟時，出現二次側超高壓。系統關閉，并進入故障模式。

　　3、輸出過電流保護。當輸出電流量超出閾值時，出現輸出過電流。系統關閉，并進入故障模式。

　　4、電網電壓/頻率過高/過低保護。如果系統已經開啟，當電網電壓/頻率超出正常范圍時，系統在五個電網周期內關閉。

　　5、反孤島抑制保護。如果達到孤島條件，則系統在4秒內關閉。如果恢復至正常狀態，則系統在1秒內重新啟動。

　　6、過溫保護

　　3.1.4 入網轉換器控制器

　　為了向電網輸電，必須在系統中實現下列控制器算法：

　　1、鎖相環（PLL）控制器。PLL控制器用于與電網電壓同步，其可向電流控制器提供一個基準相。

　　2、入網電流控制器。電流控制器可確保輸出電流為正弦波，并遵循電流基準，從而平衡輸入功率和輸出功率。

　　3、最大功率點追蹤（MPPT）。MPPT用于讓太陽能板進入最大功率輸出狀態。

　　3.2 固件結構

　　3.2.1 后臺與任務

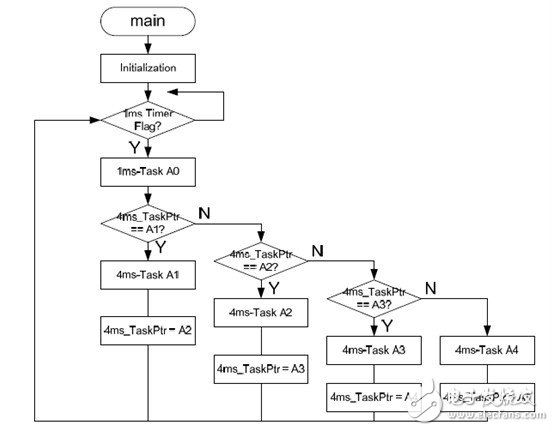

　　整個固件系統為一個前向后臺系統。圖15顯示了該后臺結構。

　　圖15后臺結構

　　本系統中，有一個1ms任務和四個4ms任務。

　　1、1ms任務A0。1ms定期任務。在這種任務中，LED控制執行。除此以外，PLL控制器也位于該任務中。

　　2、4ms任務A1。A1 4ms定期任務。狀態機處理器。

　　3、4ms任務A2。A2 4ms定期任務。所有測量均在該任務中計算。

　　4、4ms任務A3。A3 4ms定期任務。用戶鍵檢測便在這里，同時檢測超出或者未達到運行狀態范圍，并發出故障指令。

　　5、4ms任務A4。A4 4ms定期任務。MPPT控制器與調試支持。

　　3.2.2 系統狀態機

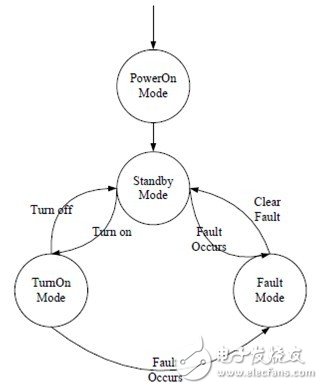

　　圖16狀態機

　　圖16顯示了任務A1中處理的狀態機。不同狀態代表不同的運行模式。

　　本系統中共有4種狀態模式：

　　·上電

　　·待機

　　·開啟

　　·故障

　　上電模式是系統上電的一種過渡模式。在這種模式下，系統進行一些初始化，之后，系統便自動進入待機模式。

　　待機模式是系統等待開啟指令的一種模式。所有PWM和SCR控制信號都關閉。在這種模式下，所有測量均有效。系統探測外部狀態，并檢查系統是否可以開啟。

　　當系統成功地從待機模式啟動以后，系統進入開啟模式。這種模式下，所有PWM和SCR控制信號均開啟。系統開始向電網輸電。

　　如果出現故障，系統進入故障模式，所有PWM和SCR控制信號均關閉。如果故障清除，則系統自動返回待機模式。

　　3.2.3 中斷服務程序

　　本系統的中斷服務程序（ISR）具有如下功能：

　　·讀取ADC結果和部分測量計算。

　　·入網電流控制器

　　·SCR開/關控制

　　·緊急保護。一次側沖擊電流、二次側過電壓和輸出電流保護。

　　·調試支持。把調試數據記錄到緩沖器。

　　圖17 ISR流程圖

　　3.3 入網轉換器控制器

　　圖18顯示了整個入網轉換器結構。

　　圖18控制器結構

　　3.3.1 PLL控制器

　　圖19顯示了PLL控制器系統

　　圖19 PLL控制系統圖

　　PLL系統由如下幾部分組成：

　　·相位誤差檢測。檢測基準和正弦波輸出之間的相位誤差。該檢測功能在1ms任務A0中實現。

　　·PLL控制器。閉環控制器，控制器在1ms任務A0中執行。

　　·正弦波生成器。根據頻率和采樣時間生成正弦波；在ISR中完成這項工作。

　　3.3.2 電流控制器

　　為了設計電流環路，必須首先建造對象模型。這里可以使用小信號模型。

　　圖20反激電路

　　假設反激電路如圖6所示；另外，假設其在連續模式下工作。

　　圖21反激連續模式電流

　　如果一次側的MOS開啟，則一次側電流增加，Lp充電，并且能量被存儲在其內部。因此，可得到如下方程式：

　　如果Q1關閉，則能量被立即傳輸至二次側，ip很快降至零。在二次側，二極管開啟，次電感接過負載，并對C充電?？傻玫椒匠淌剑?）。

　　主電感Lp和次電感Ls具有如下關系：

　　把方程式（3）與方程式（2）組合得到：

　　利用這種平均狀態空間方法，如果占空因數為d，則可以得到如下方程式：

　　對方程式（5）稍做改動得到：

　　去除高階無窮小元素得到：

　　因此， 和 的關系為：

　　D的穩定狀態為：

　　控制器環路為：

　　圖22電流控制器環路

　　使用PI控制器時，控制器計算頻率為22kHz。開環帶寬必須設置為1到2kHz。

　　圖8表明，閉環的反饋必須為一次側電流ip，但在現實系統中，當Q1開啟時其為中間點電流。如果轉換器工作在連續模式下，則主反饋和次平均電流之間的關系為：

　　為了獲得正弦波輸出電流，次平均電流必須為正弦波；因此，必須把反饋電路改為如下模型：

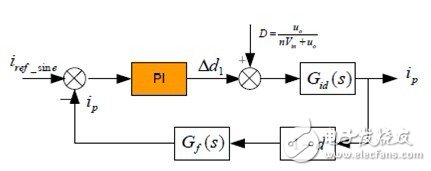

　　圖23修改后的電流環路

　　4 實驗室測試波形

　?。–H3閉環輸出電壓，CH4閉環輸出電流）

　　圖24閉環輸出電流和電壓

　　（CH3入網電壓，CH4入網電流）

　　圖25入網電流和入網電壓

　?。–H2入網電壓，CH4入網電流）

　　圖26系統開啟時的電壓和電流波形

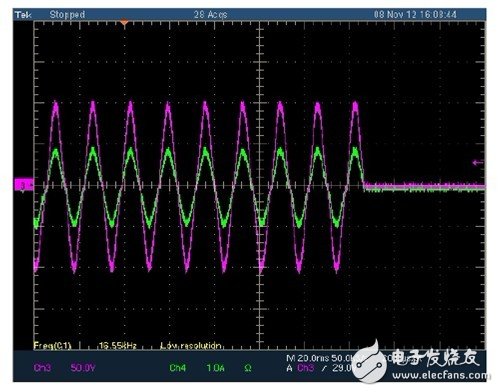

　?。–H2入網電壓，CH4入網電流）

　　圖27系統關閉時的電壓和電流波形

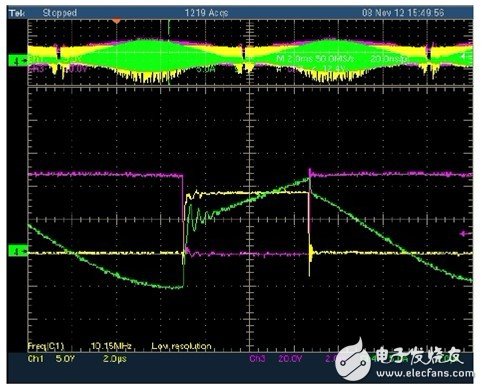

　　（主開關MOSFET的CH1 VGS，主開關MOSFET的CH3 VDS，Lr的CH4諧振電流）

　　圖28主開關MOSFET的ZVS波形和Lr諧振電流

　?。–H4入網電流紋波）

　　圖29入網電流紋波

　　5 其它

　　原理圖，請參見《附件B》

　　6 參考文獻

　　1、TMS320F2802x產品說明書，SPRS523G

　　附件A、電氣規范

　　附件B、原理圖
