無線充電應用產品將大量涌現。消費者對行動裝置電池續航力的要求，促使無線充電技術快速演進，不僅磁感應標準與生態系統日益完備，且應用版圖不斷擴大?？蓪崿F(xiàn)更長充電距離的磁共振技術規范與解決方案近期也大有突破，可望進一步延伸無線充電的市場觸角?！　?/p>

　　在電子產業中，無線電源技術是明顯成長的領域，且強化各式各樣的應用。無線充電數量成長動能，其一是來自消費者對于采用電池做為電源的可穿戴電子裝置需求大增，另一則是充電的不便利性。具備無線充電能力的可穿戴設備數量已大幅成長，且隨著這個成長趨勢的持續，無線電源將成為日常生活及可穿戴設備使用習慣中的一環。

　　在消費市場中，鑒于開發標準、解決方案微型化、成本降低等考量，磁感應（MI）及磁共振（MR）兩種技術成為具有主導地位的無線電源傳送技術。

　　由于有著較緊密的磁耦合，磁感應目前可提供較高的電源傳送、設計較簡單，且具有較好的效率；至于磁共振則是能夠提供較多的空間自由度、每一個發射板 （Transmitter Pad）可容納多個接收裝置，以及在近場金屬物體上累積的熱量較少。在磁感應領域有兩個盛行的標準：無線充電聯盟（WPC）的「Qi」標準，以及電源事務聯盟（PMA）的標準。對于現今以磁感應為基礎的可穿戴設備設計人員而言，問題因此產生，也就是是否可以確保與「Qi」標準、「PMA」標準，或與兩個標準的相容性。

　　磁共振的標準主要由無線電力聯盟（Alliance for Wireless Power， A4WP）主導。與「Qi」標準或「PMA」標準相容的產品，目前已上架銷售，而以A4WP為基礎的產品則被預期要在2014年問世。

　　本文旨在檢視無線電源產業以及磁感應與磁共振技術的相關性；同時還會討論製造磁感應無線電源接收器的晶片製造商，可以如何協助磁感應技術克服雙重標準的問題。

　　生態系統成形　無線充電商用加速

　　在日常生活的許多方面，電源及資料的有線連接不便利性，已是無可避免。無線資料存取已經無所不在，但是類似的簡單無線電源接取卻仍不可得。外出時得隨身帶著笨重的插頭、電線及轉接器，且須煩惱著找尋可用的公共電源插座，這種麻煩事總是一再重復。

　　在建立普及的無線電源生態系統后，行動電話將受惠最多，主因是行動電話有著大面積且高亮度的顯示器、威力強大的多核心處理器、各種內建無線功能、需要即時資料的應用程式，及新的生物識別應用程式等，這些因素會導致手機在一天內須重新充電好幾次。

　　此外，消費者的需求傾向更輕及更薄的裝置，但不幸的，鋰離子電池的功率密度并沒有對應增加。為回應消費者的需求，主要可穿戴設備製造商都已開始出貨與「Qi」標準（目前最盛行的無線充電標準）相容的行動電話。行動電話營運商并鼓勵無線電源傳送生態系統的建置，以讓行動裝置可達成隨時隨地充電，且能傳輸無線資料的目的（圖1）。

　　圖1 無線充電將讓行動電話等可穿戴設備的使用更加便利，并且可減輕攜帶各種特定充電器與電線的不便?！D片來源：Powermat

　　只要將裝置放在支援無線電源的裝置上，即可進行無線充電，前提是發射板須能廣泛設置，而這樣的建置已然發生。

　　目前在家庭及辦公室中，已經有各種不同形式尺寸的Qi與PMA發射板可供選擇。豐田（Toyota）與克萊斯勒（Chrysler）的新車種已提供Qi標準發射器的選擇，且未來還會有更多車款也會提供此功能；此外，許多售后市場（After Market）汽車解決方案也都問世。

　　PMA正快速簽署合作伙伴協議，這些合作伙伴發現在他們的餐廳、零售商場、旅館，以及其他場所中建置無線電源生態系統與智能型網路，可藉此吸引顧客，并可能形成另外一項收入來源。舉例而言，星巴克的「Never Powerless」計畫于2012年開始在麻薩諸塞州波士頓展開，并已開始在硅谷地區進行新的建置，中期計畫則是僅在美國地區就要提供超過一百萬個充電點。

　　隨著發射器站生態系統與標準的建立，可支援多種無線電源標準的行動裝置將受惠最多。IDT等公司所推出的類比與數位技術正快速發展，對于無線電源的需求也不斷成長，這些在IMS Research的研究報告中皆有強調，此報告說明在未來數年內，無線電源產品的出貨量預期將會出現爆炸性成長，至2016年將超過叁億臺，且于2018 年達到十億臺。這代表著2011年沒有無線充電需求的市場，已成為一個明顯成長的市場。

　　磁感應與磁共振技術各有優劣

　　磁感應技術（Qi與PMA）是首先在市場上出現的技術，且在初期的無線電源市場上占據主導地位。相對于磁感應，磁共振（A4WP）具有一些實際優勢，但同時也面臨其他挑戰。

　　相較于Qi標準在110-205kHz的范圍中運作，A4WP標準則是有固定的運作頻率6.78MHz，很明顯的，透過法拉第的感應定律，能以較松散的耦合因素（有著更多的位置彈性）進行更有效的電源傳送。由于具有較高的頻率及較高的線圈電壓，因此可以使用較小且較薄的接收線圈，能讓機構設計更容易融入行動裝置中。較高運作頻率的另外一項好處，就是接近發射板周圍的金屬異物內所累積的熱量較少，此因有著較低的表面渦電流（Eddy Currents）所致，這也意味著裝置內的寄生金屬（像是電池）在充電時，是不太可能累積熱量的。這種A4WP標準是利用頻帶外雙向藍牙低功耗 （BLE）訊號，來溝通與調解充電狀態下裝置的電源需求。

　　相反的，Qi與PMA標準使用單向的負載調變（Load Modulation）方式在頻段內進行通訊，并將電源調節訊息傳回至發射器。Qi標準的方法很簡單且便宜，但受限于低通訊速率，因此僅能處理一個接收器，且很容易受到系統所產生的電磁波干擾。

　　磁共振技術的實行有挑戰，須針對大眾市場進一步最佳化量產解決方案后，才能真正有效運作。這種磁共振接收器是使用高Q值的電感電容（LC）儲能電路 （Tank Circuit），直接以共振頻率來運作。其中的挑戰在于，如何在不同的溫度與電壓之下，能持續將儲能線路調整至固定的共振頻率。當它漂移時，效率會下降。

　　磁感應標準在執行上較簡單，因其總是運作在比共振更高的頻率上，所以并不需要高Q值的線路或是精確的被動元件。然磁共振高Q值線路使用較精確元件，因而抵銷掉使用較低線圈成本的效益。無屏蔽的磁共振接收線圈也較小，且使用比磁感應線圈較細的電線，因此關鍵元件成本可更低。

　　無線電源系統所產生的電磁輻射，將會是消費者的關注重點，但本文篇幅無法全面討論。就機構方面而言，磁感應是一個封閉的耦合系統，這意味著發射與接收線圈是被直接放置在彼此的頂端，如此方可促使磁感應的電源傳送，故可直接在線圈的上方與下方使用鐵芯來進行屏蔽（圖2）。這些鐵芯屏蔽以兩種方式提供協助：首先，藉由讓它們更加靠近，且線圈有著較佳的耦合狀況后，來改善磁力線的循環流動，第二點則是這樣的屏蔽可減少從系統所發出電磁輻射的數量。

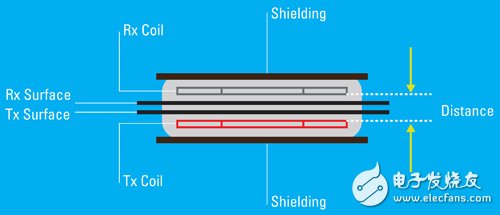

　　圖2 磁場大部分被包含在使用鐵芯屏蔽的材料中。　圖片來源：TYLT

　?。跕B］克服Qi/PMA相容挑戰　雙模接收器方案有譜［@C］ 克服Qi/PMA相容挑戰　雙模接收器方案有譜

　　磁共振是一種松散的耦合系統，這意味著接收器可距離發射器10公分遠（圖3），也因此，鐵芯屏蔽將無法達到磁感應的優勢。讓輻射程度保持在安全范圍內是技術進展的一部分，可進一步推動無線電源傳送技術普及。

　　圖3　磁共振的無線充電可以有著松散的耦合以及空間自由度。

　　有一個潛在的問題，在短期內將會抑制無線電源應用的迅速增加，這些應用包括公共場所的無線電源充電板、熱點桌、柜臺檯面，以及其他位于機場、咖啡廳、娛樂場所等這些地點中的充電平面，這個問題就是現存兩種磁感應標準--Qi與PMA標準的相互競爭。這兩種標準都是可行的方式，且可提供可靠的效能，因此這兩種標準似乎都可能被建置公共充電熱點的場所使用。就理論上而言，這可能會導致手機擁有者必須去尋找可與他們的手機相容的特定無線電源存取點。這一點將無疑地會令消費者感到挫折，以及可能因而降低利用率。

　　擺脫充電線　無線充電技術加速普及

　　半導體業者在開發無線電源解決方案時，早已認知到此一問題，并且已開發出可消弭發射標準的相容障礙的無線電源接收晶片，這種雙模接收器單晶片解決方案已能解決這個問題。這些解決方案可以讓行動裝置及周邊的OEM業者將產品銷售至更廣大的市場，且能藉由避免多種不同產品的需求，進而節省成本。OEM廠商現在可以使用單一整體物料清單（BOM），以及透過使用單一的通用線路布局，來將應用產品的占板空間極小化。

　　無線電源是一種令人振奮的新技術，它讓行動電話可以擁有更長的開機時間，這也就促進行動電話的創新。利用特定的充電轉接器及麻煩的電線來為電池充電，已被證明是一種不便，且可能是可穿戴通訊及運算發展中最脆弱的環節。現在，隨著快速擴展的無線電源生態系統已初具雛形，可以期待有一天能將轉接器與電線留在家中，且最終可以完全丟棄。

　　磁共振與磁感應技術兩者皆有其未來性，因為每一種技術皆有其獨特的特性，可滿足不同的無線電源應用。這些相互競爭標準中的每一種方法都是有發展性的，因為它們有助于驅動創新，然而讓消費者感到疑惑及挫折卻是一種風險。

　　隨著磁感應的雙模接收器技術的可供運用，將讓可穿戴設備得以在不同的無線電源標準之間無縫且自動切換，避免出現復雜且不方便的情況。
