基于PT6913非隔離高壓LED驅動IC方案

　　驅動IC簡介

　　PT6913芯片采用線性恒流控制輸出電流，內部集成功率MOS，輸出電流可通過外部電阻設定為10mA~60mA. PT6913最大輸入電壓可達 400V，采用高端驅動方式，提供 LED 開路、LED 短路保護。在任何情況下，輸入電源高出LED負載的多余電壓都由 PT6913承受， LED負載不會面臨過壓威脅，這為整體方案提供了非常高的可靠性與穩定性。

　　為了防止 IC過熱損壞，PT6913集成溫度補償功能，當IC內部結溫上升到 130℃時，PT6913開始減小輸出電流，當結溫達到 150℃時，輸出電流將會減小至 0.這可避免傳統過溫保護方式的閃爍問題。

　　工作原理

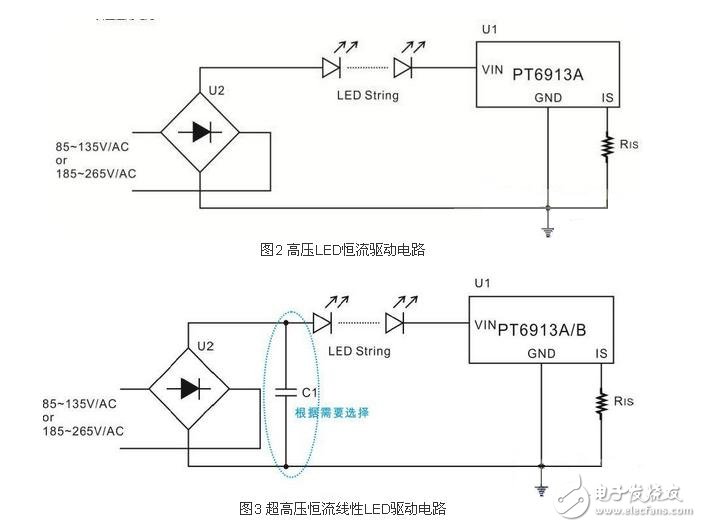

　　PT6913A/B采用線性恒流驅動技術，電路拓撲簡單實用。LED負載，芯片與整流后的電源串聯連接，構成電流回路，輸出電流由IC設定。當輸入電壓足夠高于LED負載電壓時，輸出電流恒定，輸入電壓超出LED負載電壓部分由IC承受，IC最大輸入電壓可達400V，滿足絕大多數的AC輸入應用

LED驅動

　　方案特點

　　◆ 5V~400V工作電壓

　　◆ 5~60mA可設定輸出電流

　　◆ ±5%輸出電流精度

　　◆ 可多個IC并聯使用，以滿足較大電流輸出

　　◆ 高功率因數

　　◆ 高效率

　　◆ 極少的外圍元件

　　◆ 無需電解電容

　　◆ LED開路、短路保護

　　◆ 溫度衰減功能

　　◆ - TJ》130℃，輸出電流開始減小；- TJ》150℃，輸出電流減小至0

　　溫度衰減

　　PT6913A/B集成溫度衰減功能。當IC內部結溫高于130℃（典型值）時，IS引腳電壓以15mV/℃的系數減小，輸出電流也因此跟著減小。當IC內部結溫達到150℃時，輸出電流將會減小至0.

　　溫度衰減功能可有效地避免傳統過熱保護功能導致的閃爍現象。當環境溫度異常導致IC結溫升高并達到130℃，PT6913A/B將試圖通過減小輸出電流來減少LED發熱量，從而降低環境溫度。輸出電流與環境溫度將可能達到平衡，這有別于傳統過熱保護機制（比如：IC結溫達到150℃，IC關閉，IC結溫回降20℃，IC重新工作），從而避免了LED閃爍。

　　LED短路保護

　　PT6913A/B采用線性恒流控制方式，輸入電壓高于輸出電壓的多余電壓由IC承受，IC輸入電壓可達400V.當部分LED發生短路，IC所承受的電壓將會升高導致IC功耗增加，IC溫度上升，如果IC內部結溫仍小于130℃，輸出電流將保持恒定。最壞情況是LED負載正端與負端短路，全部輸入電壓均由IC承受，IC內部結溫將會急劇上升至150℃，IC關閉輸出。明顯地，LED短路保護是通過溫度衰減實現的。

　　應用范圍

　　◆ LED燈泡

　　◆ LED燈管

　　◆ 緊湊型LED照明產品

　　典型應用電路

　　典型性能測評
