最大程度降低開關調節器的輸出紋波和瞬變十分重要，尤其是為高分辨率ADC之類噪聲敏感型器件供電時，輸出紋波在ADC輸出頻譜上將表現為獨特的雜散。為避免降低信噪比（SNR）和無雜散動態范圍（SFDR）性能，開關調節器通常以低壓差調節器（LDO）代替，犧牲開關調節器的高效率，換取更干凈的LDO輸出。了解這些偽像可讓設計人員成功將開關調節器集成到更多的高性能、噪聲敏感型應用中。

　　本文介紹測量開關調節器中的輸出紋波和開關瞬變的有效方法。對這些參數的測量要求非常仔細，因?yàn)樵愀獾脑O(shè)置可能會導致讀數錯誤，示波器探針信號和接地引線形成的環路會導致產生寄生電感。這樣會增加與快速開關瞬變有關的瞬變幅度，因此必須保持較短的連接、有效的方法以及寬帶寬性能。此處，采用ADP2114雙通道2 A/單通道4 A同步降壓DC-DC轉換器，演示測量輸出紋波和開關噪聲的方法。這款降壓調節器具有高效率，開關頻率最高可達2 MHz。

　　輸出紋波和開關瞬變

　　輸出紋波和開關瞬變?nèi)Q于調節器拓?fù)湟约巴獠?a target="_blank">元器件的數值與特性。輸出紋波是殘余交流輸出電壓，與調節器的開關操作密切相關。其基頻與調節器的開關頻率相同。開關瞬變是在開關轉換過程中發生的高頻振蕩。它們的幅度以最大峰峰值電壓表示，該值很難精確測量，因?yàn)樗c測試設置高度相關。圖1顯示輸出紋波和開關瞬變示例。

　　圖1. 輸出紋波和開關瞬變

　　輸出紋波考慮因素

　　調節器的電感和輸出電容是影響輸出紋波的主要元件。較小的電感會產生更快的瞬變響應，但代價是電流紋波更大；而較大的電感會讓電流紋波更小，相應的代價就是瞬變響應較慢。采用低有效串聯電阻（ESR）的電容可最大程度減少輸出紋波。帶電介質X5R或X7R的陶瓷電容是一個不錯的選擇。通常使用大電容來降低輸出紋波，但輸出電容的尺寸和個數卻是以犧牲成本和PCB面積得來的。

　　頻域測量

　　對電源工程師而言，測量不需要的輸出信號時，考慮頻率域是非常有用的，它能提供一種更好的視角，了解輸出紋波及其諧波位于哪些離散頻率，以及各自對應哪些不同的功率水平。圖2顯示的是一個頻譜的例子。這類信息可幫助工程師確定所選開關調節器是否適合其寬帶RF或高速轉換器應用。

　　若要進行頻率域測量，可在輸出電容兩端連接一個50Ω同軸電纜探針。信號通過隔直電容，終止于頻譜分析儀輸入端的50Ω端接電阻。隔直電容可阻止直流電流穿過頻譜分析儀，避免直流負載效應。50Ω?jìng)鬏敪h(huán)境可以最大限度減少高頻反射和駐波。

　　輸出電容是輸出紋波的主要來源，因此測量點應該盡可能靠近。從信號尖端到接地點的環路應該盡可能比較小，以便盡量減少可能影響測量結果的額外電感。圖2顯示頻域的輸出紋波和諧波。ADP2114在指定工作條件下，于基頻處產生4 mV p-p輸出紋波。

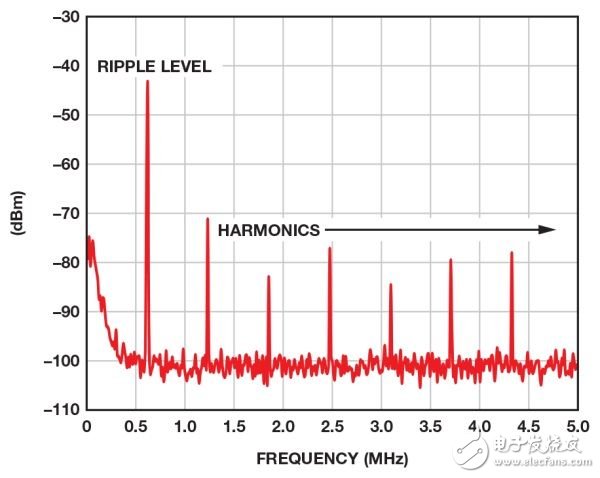

　　圖2. 采用頻譜分析儀的頻域圖

　　時域測量

　　采用示波器探針時，不用長接地引線可避免形成接地環路，因?yàn)樾盘?hào)尖端和長接地引線形成的環路會產生額外電感和較高的開關瞬變。

　　測量低電平輸出紋波時，使用1×無源探針或50Ω同軸電纜，而非10×示波器探針，因?yàn)?0×探針會使信號衰減10倍，從而使低電平信號降為示波器本底噪聲。圖3顯示的是次優探測方法。圖4顯示采用500MHz帶寬設置時的波形測量結果。高頻噪聲和瞬變屬于長接地引線形成的環路所造成的測量假信號，并非開關調節器所固有。

　　圖3. 接地環路產生輸出誤差
