TI 的PLC方案可以用同一套相同的硬件平臺支持不同PLC OFDM載波標準，例如法國G3標準，西班牙的Prime標準以及IEEE的P1901.2標準。因此無論您的最終客戶用的是什么標準，TI的硬件平臺是統一的。由于軟件的靈活性，TI還可以定制適合不同應用和不同環境的標準，例如Flex OFDM和低成本的基于F28035平臺的PLC Lite等。

　　一：電表側硬件平臺介紹

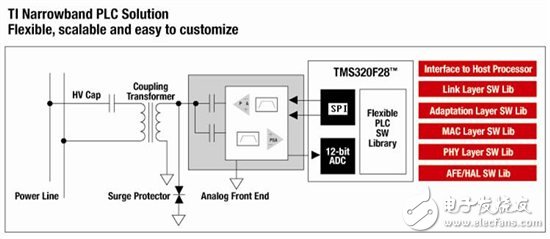

　　TI PLC 電表側硬件框圖

　　從上圖中可以看出，TI PLC模塊主要由兩顆芯片組成，AFE031+C2000.

　　AFE031為模擬前端，集成了接收和發送兩部分。C2000為32-bit MCU，PLC的AFE驅動層，物理層，MAC層，適配層，信號鏈路層和GUI接口層等均在C2000上以軟件庫的形式提供。

　　總體上來說，整個電路的接收和發送信號通路如下：

　　對于發送鏈路，AFE031和C2000之間是SPI總線接口，C2000將調制好的OFDM信號通過SPI發送到AFE031芯片中，AFE031中含有DAC，通過濾波和PA， 最終將OFDM信號放大功率調制到電力線上。

　　對于接收鏈路，AFE031和C2000之間是一路ADC接口，AFE031接收部分含有兩級接收濾波器和可編程增益放大器。C2000通過內部集成的12bit ADC接收經過AFE031濾波放大的OFDM信號。

　　下圖為T(mén)I PLC載波硬件實物圖：

　　二：電表側C2000軟件架構：

　　1）表端C2000 Prime協議軟件架構如下：

　　表端Prime協議C2000軟件架構

　　2）表端C2000 G3協議軟件架構如下：

　　表端Prime協議C2000軟件架構

　　三：集中器側硬件平臺介紹：

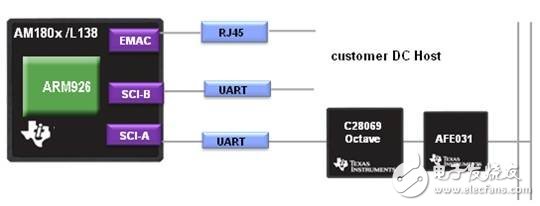

　　集中器側的PLC載波硬件框圖如下：

　　集中器側，C2000和AFE031保持不變，增加了一顆TI的ARM926.

　　TI可以供客戶選擇的芯片為AM180x. AM180x和C2000之間通過串口進行命令和數據交互。

　　如果用戶還沒有成熟的集中器，用戶可以選擇用TI的AM180x來完成集中器和Prime/G3協議棧功能；如果用戶已經擁有成熟的集中器設計，也可以單獨用AM180x完成Prime/G3 協議棧的工作。

　　四：集中器側ARM926和C2000的軟件架構：

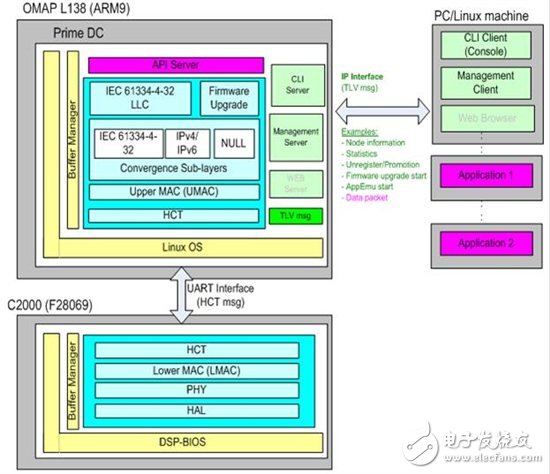

　　C2000和ARM926基于Prime標準的軟件分工如下：

　　作者： 德州儀器（TI）電力線載波通信系統應用工程師 Jones Chen
