隨著階梯水價，一戶一表政策以及物聯網智慧城市建設的推進，水務企業對于供水管理的要求越來越高，智能水表替代傳統機械水表的進程將加快。與機械式水表相比，作為新技術發展方向的超聲波水表具有精度高、量程比寬、無活動部件、機械結構簡單等優點，隨著目前各大水表廠家的深入推廣，超聲波水表將迎來快速發展。

　　本文主要介紹基于集成芯片 E703.15 的超聲波水表方案。周立功公司基于此芯片開發了整套超聲波水表解決方案，可快速支持用戶的從評估到量產的整個過程。

　　高集成度超聲波芯片 E703.15 介紹：

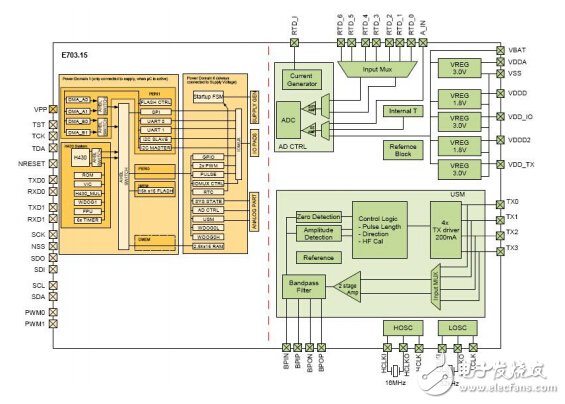

　　E703.15 是德國 ELMOS 公司推出的混合模式低功耗超聲波流量計專用芯片，內部包含模擬部分和數字部分，集成了 MCU、超聲波時間接口部分、溫度接口部分、電源管理?？捎糜诔暡ㄋ?、熱表和氣表等領域。單芯片的解決方案使得外圍電路十分簡化，只需接上電源、時鐘和超聲波換能器即可工作。

　　參數特性：

　　內部集成 16 位 MCU，有 32kB Flash 和 5kB RAM；?

　　豐富的外設接口，UART、SPI、I 2C 和 PWM 等；?

　　內部電壓調節器，可直接電池供電；?

　　2 通道超聲波、5 通道溫度 ADC；?

　　38ps 超聲波測量精度；?

　　64 位浮點運算單元，內部固化超聲波軟件庫；?

　　-40~+85℃工作溫度范圍；?

　　整系統小于 30μ A 平均工作電流；

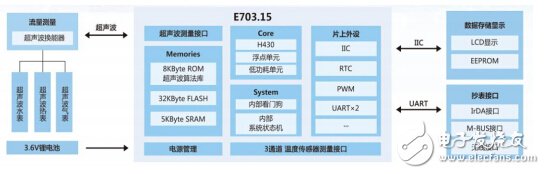

　　方案框圖：

　　E703.15 單芯片內置 MCU 和豐富外設接口，能進行超聲波測量與溫度測量，數據由芯片內部傳輸，效率高、可靠性強、且簡化了軟硬件設計，適用于超聲波水表、超聲波熱表和超聲波氣表等。

　　評估 DEMO 板：

　　周立功公司可提供評估 DEMO 板，以及包括超聲波水管和上位機軟件等一站式解決方案。

　　Demo板硬件接口：

　　USB 轉串口；

　　超聲波外設接口；

　　溫度外設接口；

　　紅外通信接口；

　　LCD 段式液晶；

　　M-BUS 接口；

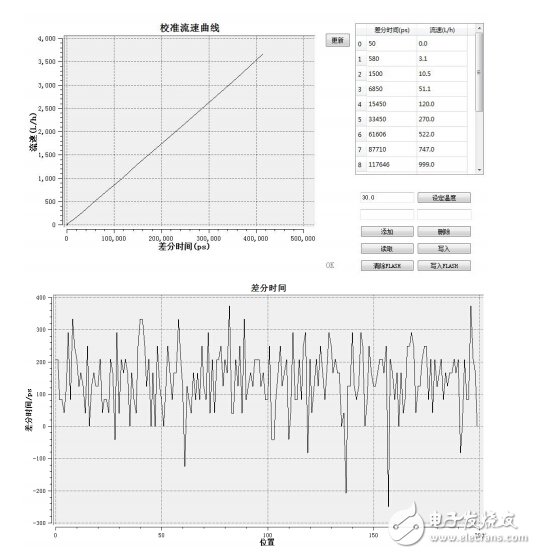

　　中文版本的上位機軟件可提供各種參數觀察和修改功能，可方便和加快開發進程。軟件可觀察超聲波水表運行各種數據（流量、流速、超聲波時間等）；

　　超聲波時間曲線顯示；

　　流速曲線顯示；

　　總流量曲線顯示；

　　校準曲線等；

　　總結：

　　基于 E703.15 高集成度芯片的超聲波水表方案具有較高的精度和穩定性，用戶不需要再外加 MCU，使得外圍電路設計更加簡單。另外，周立功公司可提供原理圖、PCB 參考、DEMO 板、軟件例程、上位機調試軟件、量產工具等服務，可助力水表企業快速?gòu)脑u(píng)估到產品量產整個過程。
