1.5A開關式充電管理芯片：HL7005

　　希荻微電子有限公司作為一家高性能電源管理芯片的專業廠商，其自主研發的快充芯片HL7005廣泛應用于手機/平板電腦和移動電源等移動終端該芯片提供了符合USB充電規范的單節鋰離子電池開關式充電管理方案，集成了工作頻率為3MHz 的高效環保的DC-DC同步整流降壓器，可以為鋰離子電池提供最高達1.5A的充電電流。相比傳統的線性充電方案，使用快充芯片HL7005具有充電時間更短，發熱更少，電壓/電流精度更高，系統控制更加方便，各種保護更加全面的優點。HL7005以其優異的品質和性能，通過了MTK、展訊、聯芯等多家平臺廠商的測試認證，列入?yún)⒖荚O(shè)計。

　　HL7005提供完整的全自動的三段式充電管理：涓流預充電，大電流恒流充電和恒壓充電。當電池電壓降到內部閾值以下時，芯片自動重啟充電周期。如果輸入電源斷開，芯片將自動進入阻止電池電流泄漏到輸入端的高阻模式。當芯片溫度達到120℃時，芯片會自動減小充電電流以防止芯片過熱。

　　HL7005有三個工作模式：充電模式，升壓模式和高阻抗模式。在充電模式下，芯片提供單節鋰離子電池或者鋰離子聚合物電池的精準充電系統。在升壓模式下，芯片將電池電壓升高至5.0V由VUSB作為輸出來為OTG設備提供電源。在高阻抗模式下，芯片停止充電或者停止升壓，呈現一個高阻抗?fàn)顟B(tài)，此時從VUSB端和電池端消耗的電流都很小。當手持設備處在待機狀態時，此模式可以有效地減少功耗。主機通過I2C與HL7005進行通信（即所謂的主機模式或者32秒模式），可以使芯片在不同的工作模式下實現平穩切換。在沒有I2C主機時，芯片會啟動30分鐘安全定時器并進入30分鐘（默認）模式。在30分鐘模式工作期間，HL7005將基于寄存器的默認值給電池進行充電。

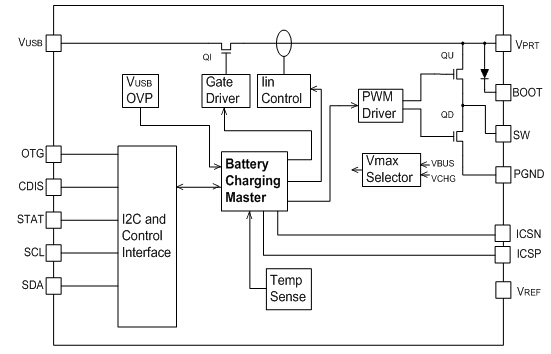

　　下圖是HL7005的功能框圖：

　　電池短路激活功能

　　不論是手機還是平板，對于電池而言，都可能會面臨一些實際的應用問題，其中常見的是電池過放激活問題和電池短路激活問題；如果電池被某種原因過度放電，導致電池電量幾乎被被完全消耗掉，此時就面臨電池過放情況下的激活問題。由于HL7005本身自帶涓流充電功能，在電池電壓低于2V的情況下自動使用30mA電流對電池充電。這樣，電池不但自動被激活，而且能保證被安全地充電。

　　電池短路激活的需求更多地是出現在產線上的手機組裝過程中。對于焊線式的電池，在主板組裝過程中，由于操作人員可能的誤操作，電池可能會被在線短路。此時電池本身會進入短路保護，即便電池本身有電量，但無法對外提供電壓，因此需要對電池采取激活的措施。傳統的激活方式，是從外部手動地給電池施加一個比電池短路之前更高的電壓。但這種方法效率很低，不適合自動化的生產要求。HL7005內部集成了電池激活功能，短路保護后的電池連接上HL7005后，會自動被激活，然后開始正常充電。

　　這是HL7005相比與同類產品的重要優勢之一。電池激活功能的加入，也得到了MTK的認可。

　　OTG升壓功能提升

　　隨著OTG功能應用的普及，消費者使用的OTG外設種類也越來越多，不僅限于外接U盤，鼠標，甚至還包括上網卡，硬盤等設備。HL7005 OTG的輸出能力為5V/650mA，與傳統標準的500mA相比，滿足客戶對更大電流外設的需求， 這也是HL7005的另一個應用特色

　　總結：

　　HL7005在性能參數上作了許多優化與改進，在實現快充的同時，還可滿足更多的應用場景及外部設備我們希望HL7005能以其超高性價比成為廣大工程師對手機、平板等移動終端手持設備快充方案設計開發的最佳選擇。
