4 并聯BCM和PRM的技術

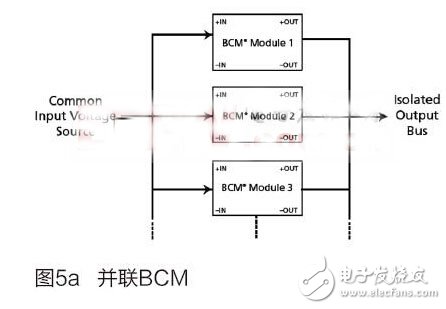

　　在并聯BCM模塊的同時，通過阻抗匹配而不是并聯信號實現均流，很容易連接每個BCM模塊的輸入和輸出，如圖5a和5b所示。并聯BCM應考慮以下幾點：

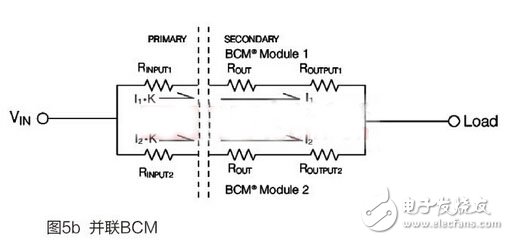

　?。?）通過對稱布局完成輸入和輸出互連阻抗匹配，如圖5b所示。

　?。?）均勻冷卻使具體BCM模塊溫度彼此接近。

　?。?）每個BCM模塊的啟用/禁用信號（PC引腳）都需要在同一時間連接來啟動每個模塊。

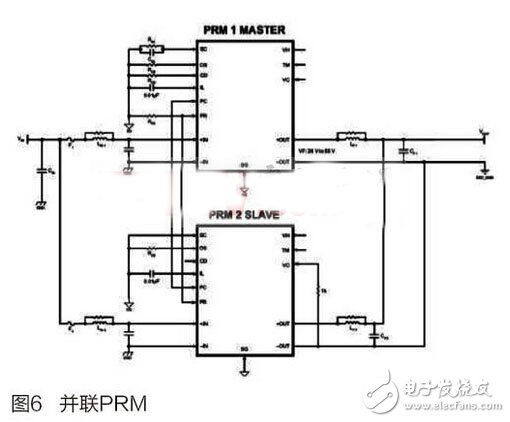

　　為了并聯PRM模塊（圖6），需要使用并聯信號（PR引腳）來實現各個模塊的均流，同時，具體模塊的啟用/禁用信號（PC引腳）需要連接來同時啟動所有模塊。如圖6所示，一個PRM模塊可設置為一個電源陣列中的“主”，以驅動其他負責反饋和穩壓的“從”PRM模塊。

　　5 正弦振幅轉換器拓?fù)浣Y(jié)構

　　母線轉換器模塊（BCM）采用SAC拓?fù)浣Y(jié)構，從而實現了卓越的效率和功率密度。

　　SAC拓?fù)浣Y(jié)構是BCM模塊核心中的一個動態、高性能引擎。

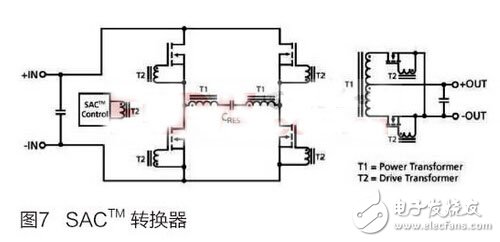

　　SAC是基于變壓器的串聯諧振拓?fù)浣Y(jié)構，它在等于初級側儲能電路諧振諧振頻率的固定頻率下工作。初級側的開關FET被鎖定在初級的自然諧振頻率，在零交叉點來開關，從而消除了開關中的功耗，提高了效率并大大減少了高階噪聲諧波的產生。初級的諧振回路是純正弦波（圖7所示），從而可降低諧波含量，提供了更干凈的輸出噪聲頻譜。由于SAC的高工作頻率，可使用較小的變壓器來提高功率密度和效率。

　　6 ZVS升壓-降壓拓?fù)浣Y(jié)構

　　PRM?（前置穩壓器模塊）采用一個專利升壓-降壓穩壓器控制架構，以提供高效率升壓/降壓穩壓。

　　PRM在固定開關頻率下工作，通常在1 MHz（最大1.5 MHz），它還具有提高輸出功率的并聯能力。ZVS升壓-降壓開關順序是相同的，無論它是降壓還是升壓。

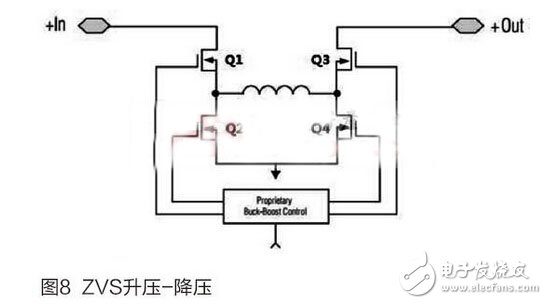

　　如圖8所示，ZVS升壓-降壓拓?fù)浣Y(jié)構有四個級。

　　（1）Q1和Q4導通為變壓器儲存能量，然后是ZVS過渡的Q3導通。

　　（2）Q1和Q3導通為從輸入到輸出提供路徑，然后是ZVS過渡的Q2導通。

　?。?） Q2和Q3對續流級導通，然后是ZVS過渡的Q4導通。

　　（4）在箝位階段Q2和Q4導通，然后是ZVS過渡的Q1導通。

　　完成4級之后，就是一個循環。
