隨著科技的不斷發展，手機等通訊設備的種類不斷增多，人類已經不再滿足傳統式的充電方式．這種方式的弊端就是循環使用充電設備會導致插頭的損壞或者不牢固，產生漏電的危險．雖然現在已經出現了手機無線充電系統，但是還不夠完善．本文通過對手機無線充電系統的剖析，讓讀者進一步的了解無線充電系統。

　　引言

　　早在上個世紀末期，手機無線充電設備就已經誕生了．當時，它以小巧便攜等特點受到了很多年輕人的關注．但是當時的手機充電系統還是存在著很多弊端，例如傳輸距離短，難以讓不同廠商出產的手機充電設備兼容等因素導致手機無線充電系統并沒有廣泛應用．

　　1，手機無線充電的發展史

　　自從兩個世紀前的三十年代，邁克爾·法拉第在試驗的過程中發現了隨著周圍磁場的變化就會產生電流．時隔六十年后，尼古拉·特斯拉以愛迪生助手的身份在光譜輻射研究時成功申請了一個專利．當時的科技非常落后，所以最終以效率低且存在危險而放棄．又經過了一個世紀的滯后，香港城市大學電子工程學系許樹源教授對手機無線充電系統又做出了貢獻，但是此充電系統必須讓手機和充電器相接觸．2007年初，美國麻省理工學院的馬林·索爾賈?？耍∕arinSoljacic）帶領一些學生對無線充電又登上了一個更大的臺階，他們?cè)趦擅滓酝獬晒νㄟ^無線電流點亮了一盞家用燈泡．最近，英國一家公司根據電磁感應發明了一種新型無線充電器，它看上去就像一塊塑料鼠標墊，將手機等放在墊上就能充電，并且可以同時給多個手機設備充電。

　　2，手機無線充電的特點

　　手機無線充電最大的優點就是不需要手機連線進行充電，它是利用磁共振在手機無線充電器和手機之間通過空氣進行充電，手機與充電器相感應，那么線圈就會與電容器在手機充電器和手機之間形成磁共振．同時，無線充電可以節省空間，只要進入到無線充電器的覆蓋區域就會進行自動充電．在未來的發展中，還可以發展為通過電腦對手機芯片的控制來進行充電，預計每秒中充電的電量是現在的一百五十倍．所以，這一系統可以在未來得到廣泛應用．

　　從根本上說，雖然這一系統對處在充電場的人生命沒有危害的，其中的原因是電量是可以控制在同一頻率的共振中的線圈進行傳輸．但對于這種新型的無線充電技術，很多人還會產生擔憂，就像幾年前對Wi－Fi和手機天線桿不放心一樣．現階段的手機無線充電技術只是剛剛的開始，并沒有成熟的技術與先例．我們面臨的缺點主要有距離短、功率小、效率差等因素．并且假如一些無安全保證的手機電池進入充電區可能會導致火災意外，所以從最初出現無線充電設備到現在還沒有成熟的技術．新設計的無線充電系統想要達到目標，那么解決效率與安全的問題勢在必行。

　　3，手機無線充電的實現方式

　　3．1 電磁感應

　　對于手機無線充電方式來說，最重要的方法之一就是通過電磁感應原理．只有在兩個共振頻率相同的物體之間才能有效地傳輸能量，而不同頻率物體之間的信號是非常弱甚至是沒有的，無線充電技術中的電磁感應正是利用了這個原理．它是在初級和次級線圈中產生感應電流，然后將能量從無線充電設備傳輸?shù)氖謾C(jī)電池當中．具體來說，就是放在變化磁通量中的導體，會產生電動勢．也就是說只要穿過閉合電路的磁通量發生變化，那么在閉合電路中就會產生感應電流．電磁感應不近揭示了電與磁之間的關系，還為電與磁之間的相互轉化奠定了基礎．

　　3．2 無線電波

　　相對于電磁感應來說，無線電波是一種比較成熟的無線充電方式，無線電技術的原理在于，導體中電流強弱的改變會產生無線電波．利用這一現象，通過調制可將信息加載于無線電波之上．它是用相應的線圈來發送和接收產生感應的交流信號來進行充電的的一項技術，用戶只需要將充電設備放在一個“平板”上即可進行充電．通過解調將信息從電流變化中提取出來，就達到了信息傳遞的目的．

　　3．3 電磁共振

　　電磁共振技術正處于發展階段，但是也可實現無線充電功能．當振蕩電路為非理想狀態而有電阻時，電阻發熱，成為阻尼振蕩；當振蕩電路中有外加的周期性電動勢作用時，將成為受迫振蕩；當外加電動勢的頻率與電路自由振蕩的固有頻率ω相同時，振幅達最大值，叫電磁共振．2008年，英特爾公司的工程師們共同研究，曾以該項技術作為基礎，在距電源一米多遠的地方讓一個60瓦的燈泡發光，其中傳輸效率也保持在了百分之七十五．手機研究者的下一個目標將是利用無線方式對經過改裝的手機進行充電．不過，要想實現這一目標并不是那么簡單的，還需要同時解決好電磁場干擾電腦其它元器件正常工作的問題．

　　本文設計了一種簡單實用的無線傳能充電器，通過線圈將電能以無線方式傳輸給電池。只需把電池和接收設備放在充電平臺上即可對其進行充電。實驗證明．雖然該系統還不能充電于無形之中．但已能做到將多個校電器放置于同一充電平臺上同時充電，免去接線的煩惱。

　　4 無線充電器原理與無線充電器方案

　　現階段無線充電系統主要采用的是電磁感應原理，即通過線圈進行能量耦合實現能量的傳遞．充電系統的結構如圖1所示，系統工作狀態時輸入端將交流電經全橋整流電路變換成直流電。

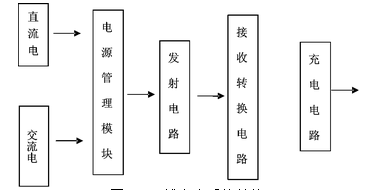

　　圖1 無線充電系統結構

　　以上是無線充電系統結構的框架，那么具體來分其中包括發射電路，接收電路以及充電電路．

　　4．1 發射電路

　　現階段的主振電路都是采用2MHz的有源晶振作為首選振蕩器，經過有源晶振的處理后的波形信息，通過濾波器的進一步過濾，這樣就可以只剩下高層次的波形，這樣不近有利于更穩定的波形輸出，還可以增大輸出效率．緊接著，波形信息傳輸?shù)搅巳龢O管，最后輸出到了線圈和電容組成的并聯諧振的回路當中，向接收電路提供信息和能量．具體發射電路系統結構如圖2所示。

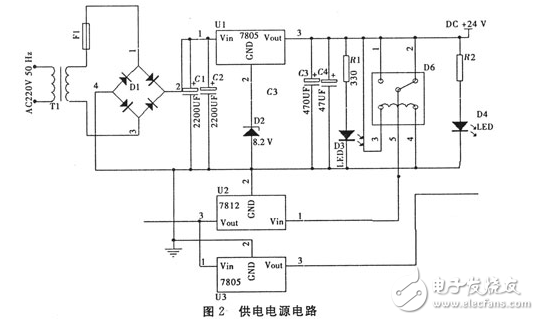

　　圖2 發射電路
?

　　測得與電容組成的并聯諧振回路的空芯耦合線圈的線徑為O．5 mm，直徑為7 cm，電感為47 uH，載波頻率為2 MHz。根據并聯諧振公式得匹配電容C約為140 pF。因而．發射部分采用2MHz有源晶振產生與諧振頻率接近的能源載波頻率。

　　4．2 接收電路

　　接收電路相對于發射電路要簡單的多，具體連接方式如圖3所示．

　　4．3 充電電路

　　充電電路就是對發射電路傳輸?shù)浇邮针娐返哪芰拷?jīng)過一系列的轉化后形成電流，從而達到對手機充電的目的，系統原理在圖4中展示。

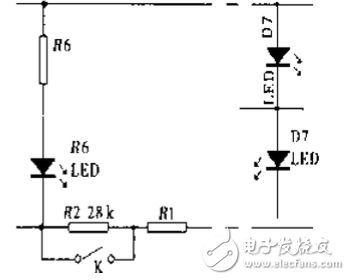

　　圖4 充電電路

　　5 結束語

　　無線充電技術在很久以前就已經出現，但還是不夠成熟，不夠完善．本文通過對手機無線充電設備的發展和特點進行研究，和討論進一步的了解了無線充電系統的工作原理．實驗證明，雖然該系統還并不能應用于實際當中，但已能做到將多個手機放置于同一充電平臺上進行充電．隨著科技的發展，人才素質的不斷提高，相信不遠的將來，無論什么品牌的手機無時無刻都可以充電．那樣，無線電流就會像空氣一樣存在于整個世界.
