USB Type-C和USB PD的應用可以說才剛剛開始，現在就談它的安全問題似乎有點多余，因為多數人都還沒有遇到，不會把這個問題放在心上，但對真正的業內人士來說，這絕不是一個毫無意義的話題。

相比過去的USB應用來說，USB Type-C接口和USB PD協議顯然要復雜得多，能力也強得多，其實現形式也多種多樣，這就帶來不同產品之間的兼容性問題。2015年，相關組織和企業在美國進行了一次所謂的“插拔大會”，會上把各家?guī)淼漠a(chǎn)品放在一起進行相互的插拔試驗以檢驗其兼容能力，結果在離開的時候只有三家公司的6個樣品還活著，其他的樣品都在插拔過程中死掉了，這就給眾多的參與者提了一個醒，在參與這樣的應用時應該把安全放在第一位，否則，即使你的產品功能再好，一樣會在使用中很快死掉，最終也會退出市場，甚至可能讓你賠得傾家蕩產。

USB PD的應用給使用USB Type-C接口的應用帶來了一個很大的變化，就是其接口上傳遞的電源電壓可以高達20V，電流可高達5A，最多可以傳送100W的功率給受電端使用，大大拓展了USB接口的應用范圍。但是，USB Type-C接口上的VBUS和CC端之間的距離太近了，它們實際上就緊靠在一起，如下圖所示：

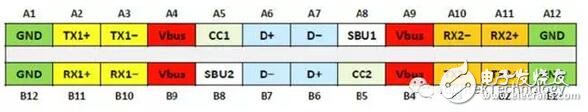

這是USB Type-C插座的腳位分布圖，其中的VBUS就是最高電壓達20V（現在已經擴展到21V）的承載端。CC1和CC2都是CC的備選端，其選中與否由插頭插入的方向決定，被選中者作為CC使用，成為設備與電纜及另一設備通訊交流的渠道，其信號的最高電壓為5V，剩下的另一個端子就成為VCONN端，供電端借此端子向電纜的內部電路供電。

由于CC上的最高電壓為5V，很多接口器件就會采用比5V工作電壓稍高的設計和制程來制作，一旦VBUS和它短路，高電壓就會進入該端子，對內部電路造成不可恢復的損傷，從而造成設備故障。下面這幅圖算是對這個問題的形象化描述：

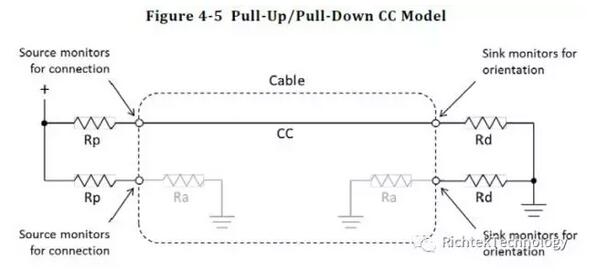

一個標準的USB Type-C接口控制器是非常簡單的，它要做的事情基本上就是用上拉電阻標識本端口所在的設備為供電端、用下拉電阻標識本端口所在的設備為受電端、為電纜提供VCONN電源、識別電流供應/通過能力、確定電纜連接關系以及在完成接入識別以后開啟VBUS通道等，由于不涉及提高VBUS電壓，VBUS上的電壓最多就是5V，所以采用低壓制程是完全可以的，其電路聯通以后的模型大致示意如下：

下面是它們的具體實現示意圖：

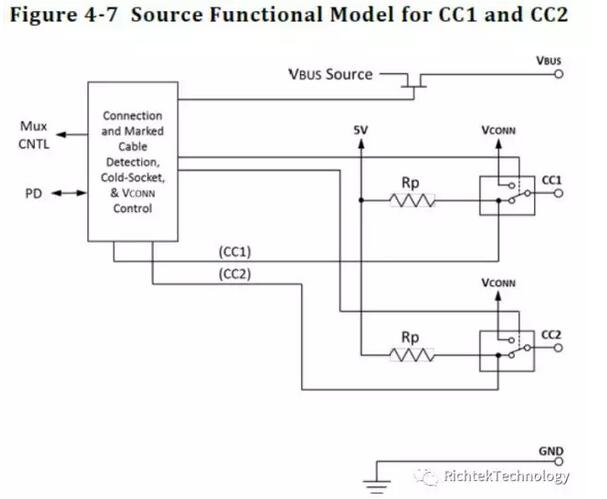

這是供電端的，

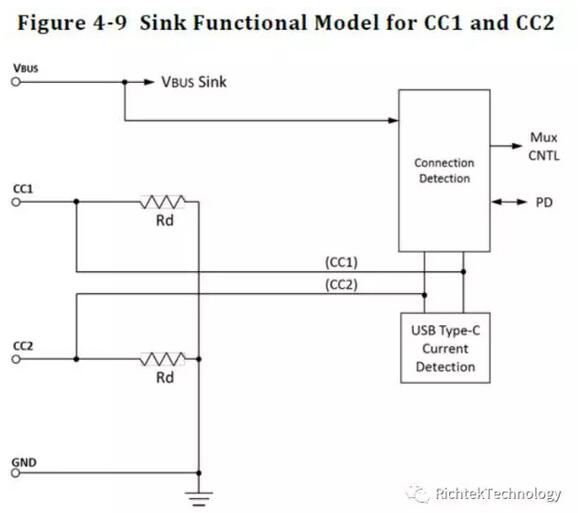

這是受電端的。如果一臺設備既可以做供電端，又可以做受電端，則其電路模型就是這樣的了：

這種設備可以擔任兩種角色，實用中具體采用哪一種需要雙方進行協商或是人工進行選擇，這就要進行通訊，通訊是經由CC通道完成的，其上傳遞的信息以BMC雙相編碼的方式進行，雙方溝通的語言就是USB PD規范所定義的協議了。
