什么是交流接觸器？

　　接觸器是一種中間控制元件，其優點是可頻繁的通、斷線路，以小電流控制大電流。配合熱繼電器工作還能對負載設備起到一定的過載保護作用。因為它是靠電磁場吸力通、斷工作的，相對于人手動分、合閘電路，它更高效率，更靈活運用，可以同時分、合多處負載線路，還有自鎖功能，通過手動短接吸合后，就能進入自鎖狀態持續工作。

　　交流接觸器是電力拖動和自動控制系統中應用最普遍的一種低壓控制電器。作為執行元件，用于接通、分斷線路、或頻繁的控制電動機等設備運行。由動、靜主觸頭，滅弧罩，動、靜鐵芯，輔助觸頭和支架外殼等組成。電磁線圈通電后，使動鐵芯在電磁力作用下吸合，直接或通過杠桿傳動使動觸頭與靜觸頭接觸，接通電路。電磁線圈斷電后，動鐵芯在復位彈簧作用下自動返回，俗稱釋放，觸頭分開，電路分斷。

　　超過九成以上的自動化控制電力系統都用到了接觸器，可見它的使用范圍有多么廣。

　　交流接觸器工作原理

　　當線圈通電時，靜鐵芯產生電磁吸力，將動鐵芯吸合，由于觸頭系統是與動鐵芯聯動的，因此動鐵芯帶動三條動觸片同時動作，主觸點閉合，和主觸點機械相連的輔助常閉觸點斷開，輔助常開觸點閉合，從而接通電源。當線圈斷電時，吸力消失， 動鐵芯聯動部分依靠彈簧的反作用力而分離，使主觸頭斷開，和主觸點機械相連的輔助常閉觸點閉合，輔助常開觸點斷開，從而切斷電源。

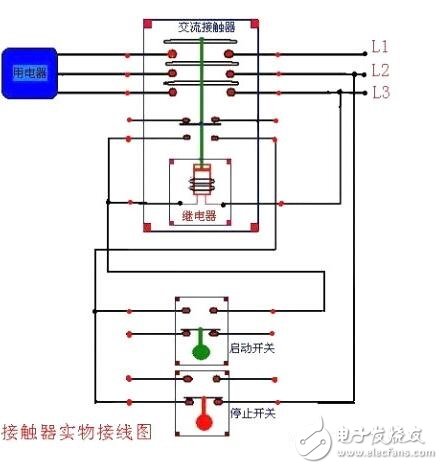

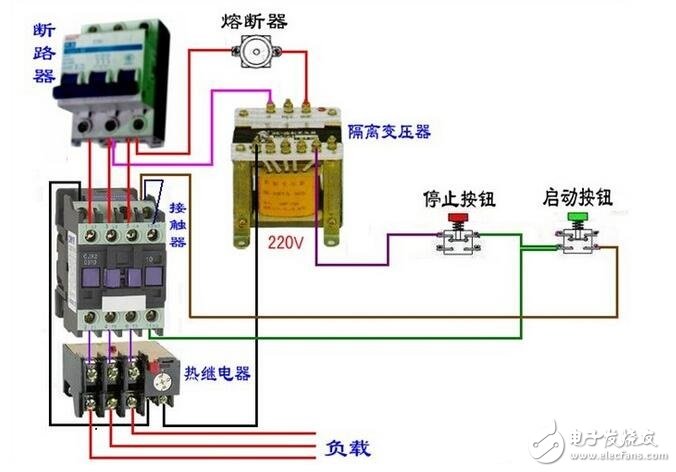

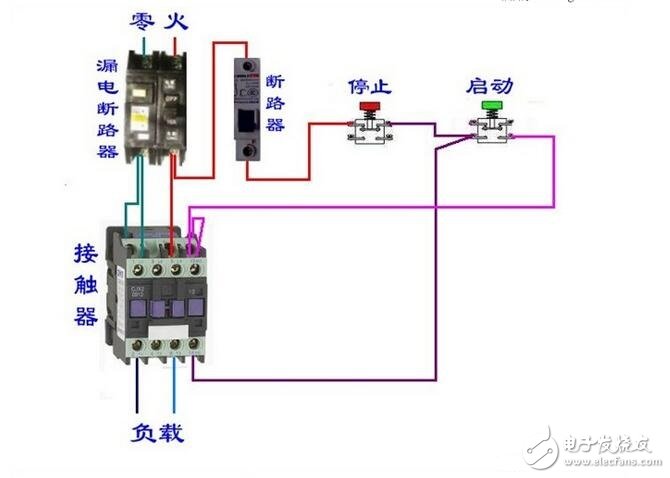

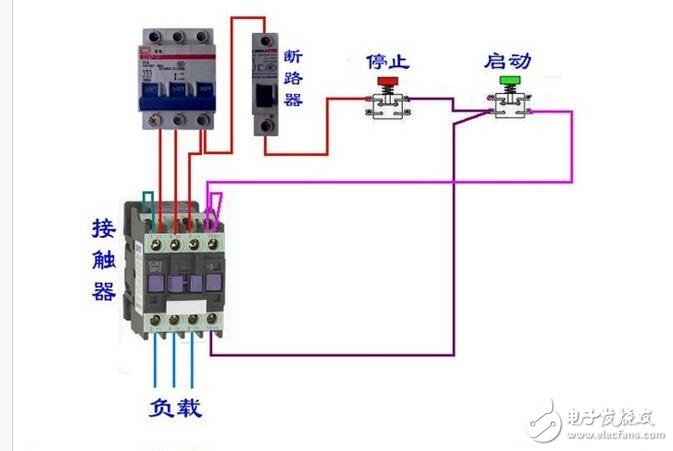

　　一：一般三相接觸器一共有8個點，三路輸入，三路輸出，還有是控制點兩個。輸出和輸入是對應的，很容易能看出來。如果要加自鎖的話，則還需要從輸出點的一個端子將線接到控制點上面。

　　二： 首先應該知道交流接觸器的原理。他是用外界電源來加在線圈上，產生電磁場。加電吸合，斷電后接觸點就斷開。知道原理后，你應該弄清楚外加電源的接點，也就是線圈的兩個接點，一般在接觸器的下部，并且各在一邊。其他的幾路輸入和輸出一般在上部，一看就知道。還要注意外加電源的電壓是多少（220V或 380V），一般都標得有。并且注意接觸點是常閉還是常開。如果有自鎖控制，根據原理理一下線路就可以了。

　　交流接觸器的承載電流很大，一般是內部的吸合線圈來控制它的動作與否，而控制線圈又由與它串接的各種類型的繼電器來操作，打雷之后會跳閘的是因為交流接觸器的繼電器帶有過流或接地保護功能，當線路上落有雷電，它會控制交流接觸器動作，切斷負荷電源，來保護設備，以免被高電壓，大電流損壞或是接地發生安全危險。

　　交流接觸器的特性：

　　1、交流接觸器在電動機直接啟動電路中的應用

　　直接啟動是低壓電動機最基本的啟動方式，應用范圍很廣，一般中小企業和農村的農副產品加工多使用這種啟動方式。所謂低壓電動機．通常是指額定電壓為380V或660V的異步電動機。功率22kW及以下的電動機可采用直接啟動方式，選用交流接觸器作主開關，不推薦用膠蓋開關合閘啟動。那樣安全性較差，曾發生過弧光燒人的事故。

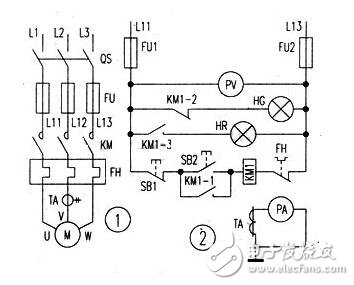

　　電動機直接啟動的一次電路和二次電路分別見圖l和圖2。

　　所謂一次電路，是電動機繞組工作電流經過的電路元件和導線：二次電路是保證設備正常運行不可缺少的輔助電路．二次電路的主要功能有控制、測量、信號和保護等。使電動機啟動運行和停止運行的電路是二次電路的控制功能電路；電壓、電流、功率及功率因數等電參數的測量顯示是其測量功能；運行和停止指示燈、異常報警聲響等是二次信號回路的電路元件：熱繼電器、電動機保護器等元件可以實現電動機保護功能。下面具體分析電動機直接啟動電路的工作過程。

　　圖1中，三相電源的火線（相線）Ll、L2和L3接在隔離刀開關QS上端。QS的作用是在檢修時斷開電源．使受檢修電路與電源之間有一個明顯的斷開點，保證檢修人員的安全。FU是一次回路的保護用熔斷器。準備啟動電動機時，首先合上刀開關QS，之后如果交流接觸器KM主觸點閉合，則電動機得電運行：接觸器主觸點斷開，電動機停止運行。接觸器觸點閉合與否．則受二次電路控制。

　　圖2中．FUl和FU2是二次熔斷器． SBl是停止按鈕．SB2是啟動按鈕．FH是熱繼電器的保護輸出觸點。按下SB2。交流接觸器KMl的線圈得電，其主觸點閉合，電動機開始運行。同時，接觸器的輔助觸點KMl-1也閉合。它使接觸器線圈獲得持續的工作電源，接觸器的吸合狀態得以保持。習慣上將輔助觸點KMl一1稱做自保（持）觸點。

　　電動機運行中．若因故出現過流或短路等異常情況，熱繼電器FH（見圖1）內部的雙金屬片會因電流過大而熱變形，在一定時限內使其保護觸點FH（見圖2）動作斷開，致使接觸器線圈失電，接觸器主觸點斷開，電動機停止運行，保護電動機不被過電流燒壞。保護動作后，接觸器的輔助觸點KMl-1斷開，電動機保持在停運狀態。

　　電動機運行中如果按下SBl．電動機同樣會停止運行，其動作過程與熱保護的動作過程相同。

　　停止指示綠燈HG和運行指示紅燈HR分別受接觸器的常閉（動斷）或常開（動合）輔助觸點KMl-2、KMl一3控制，用作信號指示。電流互感器TA的二次線圈串接電流表PA，電壓表PV則直接接在電源線上，它們對電動機的運行電流和電壓進行。

　　圖2中導線“丁”字形連接的地方無“·”也可。電工圖紙中一般無“·”。其實，該處畫圓點與否，都符合國標GB4728《電氣圖用圖形符號》的要求，只是在不同的應用領域有各自的畫圖習慣而已。

　　2、電動機可逆運行控制電路

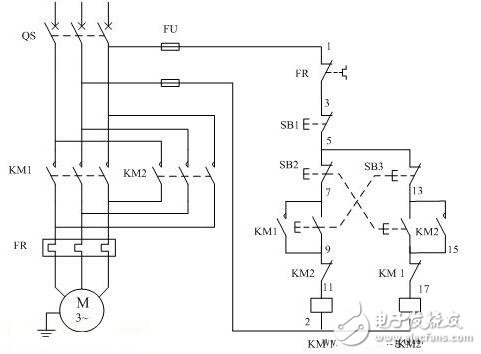

　　為了使電動機能夠正轉和反轉，可采用兩只接觸器KM1、KM2換接電動機三相電源的相序，但兩個接觸器不能吸合，如果同時吸合將造成電源的短路事故，為了防止這種事故，在電路中應采取可靠的互鎖，上圖為采用按鈕和接觸器雙重互鎖的電動機正、反兩方向運行的控制電路。

　　線路分析如下：

　　一、正向啟動：

　　1、合上空氣開關QF接通三相電源

　　2、按下正向啟動按鈕SB3，KM1通電吸合并自鎖，主觸頭閉合接通電動機，電動機這時的相序是L1、L2、L3，即正向運行。

　　二、反向啟動：

　　1、合上空氣開關QF接通三相電源

　　2、按下反向啟動按鈕SB2，KM2通電吸合并通過輔助觸點自鎖，常開主觸頭閉合換接了電動機三相的電源相序，這時電動機的相序是L3、L2、L1，即反向運行。

　　三、互鎖環節：具有禁止功能在線路中起安全保護作用

　　1、接觸器互鎖：KM1線圈回路串入KM2的常閉輔助觸點，KM2線圈回路串入KM1的常閉觸點。當正轉接觸器KM1線圈通電動作后，KM1的輔助常閉觸點斷開了KM2線圈回路，若使KM1得電吸合，必須先使KM2斷電釋放，其輔助常閉觸頭復位，這就防止了KM1、KM2同時吸合造成相間短路，這一線路環節稱為互鎖環節。

　　2、按鈕互鎖：在電路中采用了控制按鈕操作的正反傳控制電路，按鈕SB2、SB3都具有一對常開觸點，一對常閉觸點，這兩個觸點分別與KM1、KM2線圈回路連接。例如按鈕SB2的常開觸點與接觸器KM2線圈串聯，而常閉觸點與接觸器KM1線圈回路串聯。按鈕SB3的常開觸點與接觸器KM1線圈串聯，而常閉觸點壓KM2線圈回路串聯。這樣當按下SB2時只能有接觸器KM2的線圈可以通電而KM1斷電，按下SB3時只能有接觸器KM1的線圈可以通電而KM2斷電，如果同時按下SB2和SB3則兩只接觸器線圈都不能通電。這樣就起到了互鎖的作用。

　　四、電動機正向（或反向）啟動運轉后，不必先按停止按鈕使電動機停止，可以直接按反向（或正向）啟動按鈕，使電動機變?yōu)榉捶较蜻\行。

　　五、電動機的過載保護由熱繼電器FR完成。

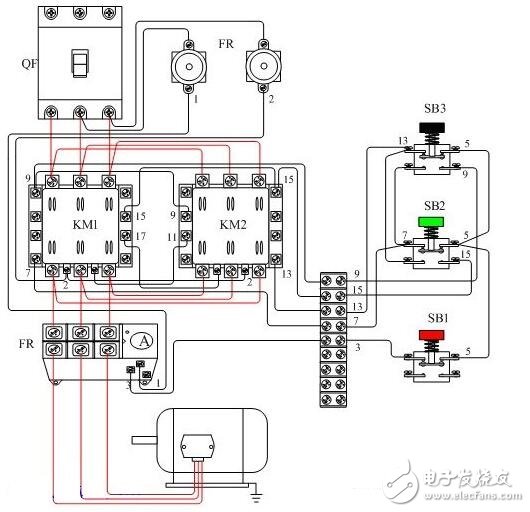

　　電動機可逆運行控制接線示意圖

　　電動機可逆運行控制電路的調試

　　1、檢查主回路路的接線是否正確，為了保證兩個接觸器動作時能夠可靠調換電動機的相序，接線時應使接觸器的上口接線保持一致，在接觸器的下口調相。

　　2、檢查接線無誤后，通電試驗，通電試驗時為防止意外，應先將電動機的接線斷開。

　　故障現象預處理；

　　1、不啟動；原因之一，檢查控制保險FU是否斷路，熱繼電器FR接點是否用錯或接觸不良，SB1按鈕的常閉接點是否不良。原因之二按紐互鎖的接線有誤。

　　2、起動時接觸器“叭噠”就不吸了；這是因為接觸器的常閉接點互鎖接線有錯，將互鎖接點接成了自己鎖自己了，起動時常閉接點是通的接觸器線圈的電吸合，接觸器吸合后常閉接點又斷開，接觸器線圈又斷電釋放，釋放常閉接點又接通接觸器又吸合，接點又斷開，所以會出現“叭噠”接觸器不吸合的現象。

　　3、不能夠自鎖一抬手接觸器就斷開，這是因為自鎖接點接線有誤。
