今天，做一個產品或系統的電路保護方案，特別是智能電網等工業應用的端口保護設計，就像是組織一場足球比賽的防御戰：你需要有大牌的球星，還需要有將他們捏合在一起的戰術，去抵御來自對手的每一次可能的“進攻”。這其中的門道兒不少，但也有套路可尋，今天我們就來看看世健（Excelpoint）作為工業電路保護界的“豪門”，是怎么玩兒的。

那些明星元件

先來細數一下世健帳下那些在智能電網上可堪重用的電路保護元件“球星”，它們大多來自Bourns公司，每顆料都很有“料”。比如：

TBU高速保護器：作為基于MOSFET半導體技術的電路保護器件，其過流保護的響應速度極快，一般只需200nS就可確保將浪涌電流隔絕在外，與速度慢、耐壓低的PPTC等過流保護器件相比，優勢明顯。同時TBU可以阻擋850V的高壓，具有雙向保護的特性，可自恢復，線路上產生的容性小。因此它自誕生之日起，一直是Bourns公司引以為傲的明星器件。

TCS高速保護器：同樣采用了半導體工藝的限流器件，同樣很快，響應時間僅50nS（其他的限流保護元件通常是毫秒級），精度高、無損耗、可靠性強，為超高速差分線提供過流保護。

GDT氣體放電管：不可或缺的過壓保護元件。而Bourns產品的特異之處，在于其開發了一種創新的FLAT皺接工藝GDT，令GDT的尺寸大大瘦身，同時保持了其電氣隔離能力和電路處理能力，在業界獨樹一幟。

TISP晶閘管：一種與MOV和TVS不同的固體放電管，由于采用半導體工藝，響應速度更快，壽命比GDT長，主要用于信號回路的防雷保護，可在納秒級時間內將電壓箝位于比擊穿電壓更低的0V的水平上。

Power TVS：顧名思義，是高功率的TVS，通流量大，工作范圍寬，適用于電力和工業領域。和MOV相比，PTVS提供了更加嚴格的箝位電壓，沒有損耗機制，可以提供更可靠的保護。

SPD浪涌保護器：實力選手，額定電流可達100千安，而競爭對手只有幾十千安。

實際上，除了上述的幾個明星產品，對于要求完整的初級、二級、三級安全防護的工業系統，世健科技還可提供更全面的Bourns電路保護元器件，可以說其在比賽中的“板凳深度”還是相當可觀的。

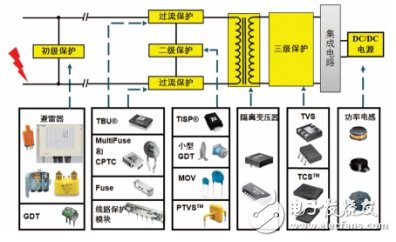

圖1：智能電網端口防護三級保護，以及備選元器件

戰術演練：完整解決方案

當然，如我們在文章開頭時所說，全面可靠的電路保護單靠堆砌明星是不夠的，還需要基于實戰的需要，根據每個元器件的特點，形成針對性的“戰術方案”，才能確保萬無一失。

世健在智能電網端口保護上，已經形成的多套“戰術演練”，即完整的解決方案，包括RS232、RS485/RS422、CAN、以太網、USB、SIM 卡ESD防護等等。

在這些方案的設計中，世健從三個方面進行了縝密的考慮。一是從實際應用的安規要求出發選擇最適合的元器件組合，畢竟?jié)M足安規是硬道理。二是根據元器件自身的特點相互補位，取長補短。比如TUB雖然在電流保護響應速度等性能上獨步天下，但是耐受瞬態高壓沖擊方面是個弱點，因此就需要和高性能的GDT配合使用，才更為穩妥，這必須是在方案中考慮到的。三是盡量選擇核心料號，最大限度保護客戶在價格、供貨保障方面的利益。通過上述三方面的考慮，才能確保最終方案的有效性和可行性。

可以說，在智能電網端口保護的戰斗中，來自Bourns公司的明星元器件產品提供了基本面的支撐，世健針對性的戰術方案讓每個元器件的特長得以充分發揮，進而盤活了全局。如果要做個總結的話，那就是——在電路保護這件事兒上，永遠不是一顆“料”在戰斗，好的整體方案才能讓你從頭贏到尾。

圖2：RS232端口保護方案

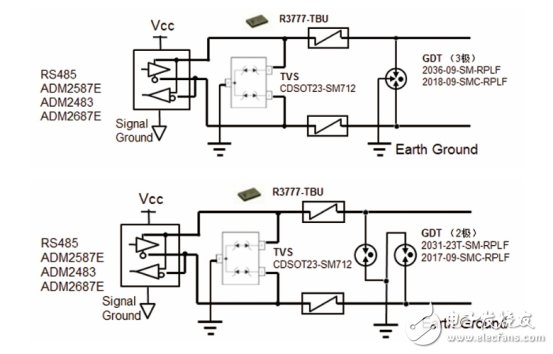

圖3：RS485端口保護方案

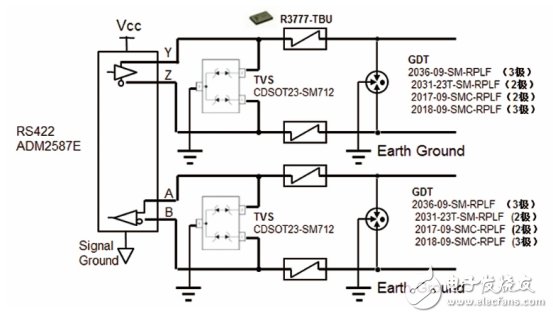

圖4：RS422端口保護方案

圖5：CAN端口保護方案

圖6：以太網端口保護方案

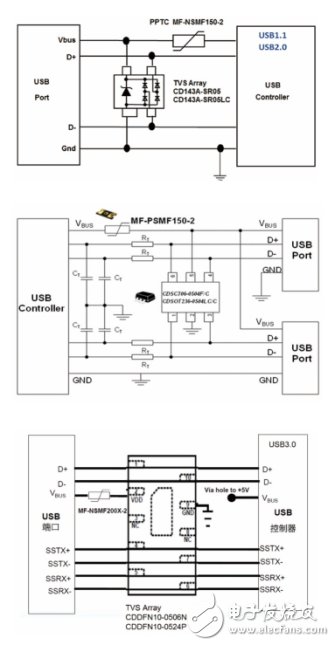

圖7：USB端口保護方案

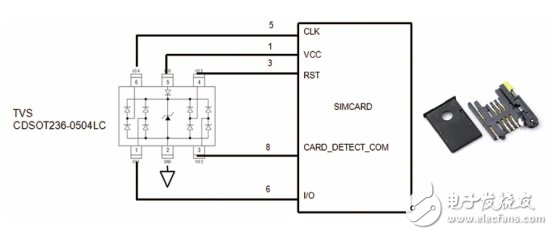

圖8：SIM卡ESD保護方案
