hx711電路圖

　　HX711是一款專為高精度電子秤而設計的24位A/D轉換器芯片。與同類型其它芯片相比，該芯片集成了包括穩壓電源、片內時鐘振蕩器等其它同類型芯片所需要的外圍電路，具有集成度高、響應速度快、抗干擾性強等優點。

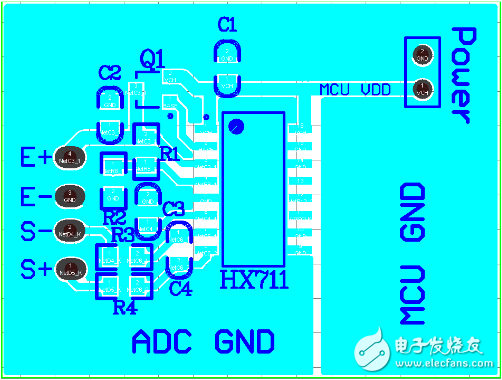

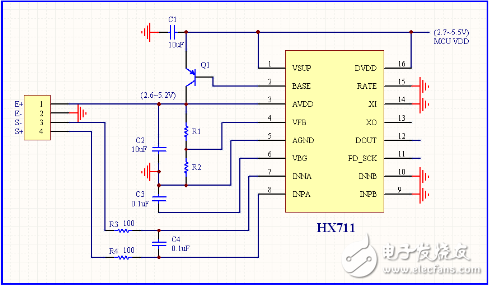

與HX711相關部分的PCB板參考設計線路圖：

hx711電路圖

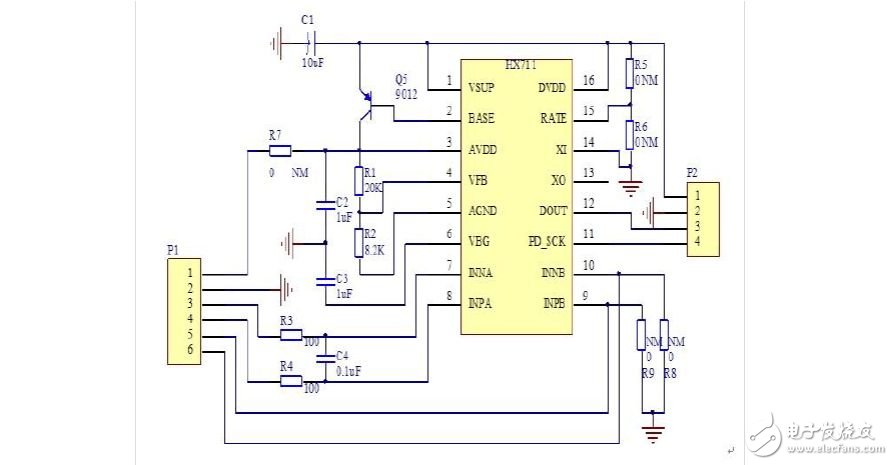

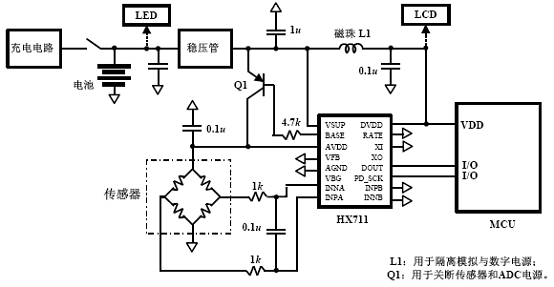

基于單片機的電子秤設計hx711：

hx711電路圖
