整流橋就是將整流管封在一個殼內了。分全橋和半橋。全橋是將連接好的橋式整流電路的四個二極管封在一起。半橋是將四個二極管橋式整流的一半封在一起，用兩個半橋可組成一個橋式整流電路，一個半橋也可以組成變壓器帶中心抽頭的全波整流電路， 選擇整流橋要考慮整流電路和工作電壓。

　　整流橋作為一種功率元器件，非常廣泛。應用于各種電源設備。

　　其內部主要是由四個二極管組成的橋路來實現把輸入的交流電壓轉化為輸出的直流電壓。

　　在整流橋的每個工作周期內，同一時間只有兩個二極管進行工作，通過二極管的單向?qū)üδ?，把交流電轉換成單向的直流脈動電壓。橋內的四個主要發熱元器件——二極管被分成兩組分別放置在直流輸出的引腳銅板上。在直流輸出引腳銅板間有兩塊連接銅板，他們分別與輸入引腳（交流輸入導線）相連，形成我們在外觀上看見的有四個對外連接引腳的全波整流橋。由于該系列整流橋都是采用塑料封裝結構，在上述的二極管、引腳銅板、連接銅板以及連接導線的周圍充滿了作為絕緣、導熱的骨架填充物質——環氧樹脂。然而，環氧樹脂的導熱系數是比較低的（一般為0.35℃W/m，最高為2.5℃W/m），因此整流橋的結--殼熱阻一般都比較大（通常為1.0~10℃/W）。通常情況下，在元器件的相關參數表里，生產廠家都會提供該器件在自然冷卻情況下的結—環境的熱阻（Rja）和當元器件自帶一散熱器，通過散熱器進行器件冷卻的結--殼熱阻（Rjc）。

　　整流橋接線方法及接線圖

　　整流橋連接方法主要分兩種情況來理解，一個是實物產品與電路圖的對應方式。如上圖所示：左側為橋式整流電路內部結構圖，B3作為整流正極輸出，C4作為整流負極輸出，A1與A2共同作為交流輸入端。右側為整流橋?qū)嵨锂a(chǎn)品圖樣式，A1與A2集成在了中間位置，正負極在最外側。實際運用中我們只需要將實物C4負極腳位對應連接電路圖C4點，實物B3正極腳位與電路圖B3相連接。上訴方式即為整流橋?qū)嵨锂a(chǎn)品與電路原理圖的連接方式。

　　整流橋連接方式第二個則是對于實物產品在電路中的接法。一般來說現在大多數電路采用高壓整流方式居多，下面我們就重點介紹下高壓整流橋的電路接法。整流橋前端是交流220V輸入，進入整流橋AC交流端，由正極直流輸出連接負載用電器正極，經負載用電器負極連接整流橋負極形成回路，完成整個電源整流的路徑。

　　關于整流橋接線的正負極性

　　那如果是外形是圓形的圓橋或是長方形的方橋整流全橋接線：其里面有四個二極管。四個引腳，長腳的就是直流輸出的正極，和其相對的是直流輸出負極，剩余的兩個是交流電壓的輸入端。還有的就是半橋的接線：半橋整流橋封裝里有2個二極管，使用次級帶中心抽頭的雙繞租變壓器。

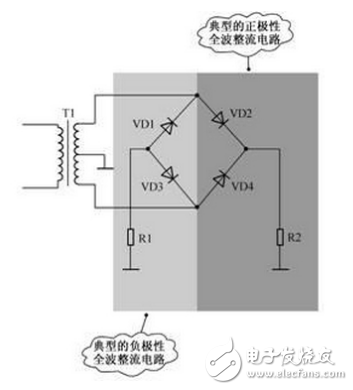

　?。?）在確定了電路結構之后，電路分析方法和普通的全波整流電路一樣，只是需要分別分析兩組不同極性全波整流電路，如果已經掌握了全波整流電路的工作原理，則只需要確定兩組全波整流電路的組成，而不必具體分析電路。

　　（2）確定整流電路輸出電壓極性的方法是：兩二極管負極相連的是正極性輸出端（VD2和VD4連接端），兩二極管正極相連的是負極性輸出端（VD1和VD3連接端）。
