硅光電池是一種直接把光能轉換成電能的半導體器件。它的結構很簡單，核心部分是一個大面積的PN結，把一只透明玻璃外殼的點接觸型二極管與一塊微安表接成閉合回路，當二極管的管芯（PN結）受到光照時，你就會看到微安表的表針發生偏轉，顯示出回路里有電流，這個現象稱為光生伏特效應。硅光電池的PN結面積要比二極管的PN結大得多，所以受到光照時產生的電動勢和電流也大得多。

　　硅光電池的電路分析

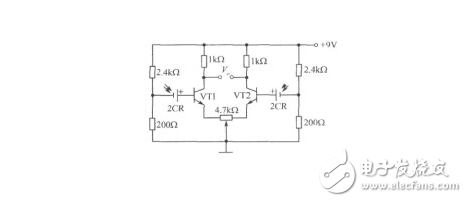

　　如圖所示，用兩個性能相近的硅光電池作光接受器件，當入射光通量相同時Vo=0，行機構按預定的方式工作。當光路系統略有偏差時，兩個硅光電池接收到的光通量發生變化，此時Vo≠0，這一差動輸出信號經過放大即可帶動執行機構（例如微型電機）對系統狀態進行糾正，直到Vo=0為止，從而達到跟蹤的目的。

　　硅光電池的工作原理

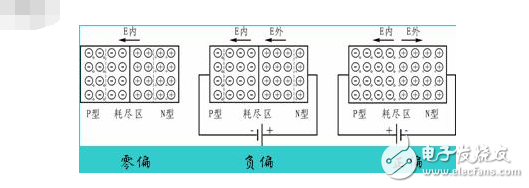

　　硅光電池的工作原理是光生伏特效應。它是一個大面積的光電二極管，它可把入射到它表面的光能轉化為電能。當光照射在硅光電池的PN結區時，會在半導體中激發出光生電子空穴對.PN結兩邊的光生電子空穴對，在內電場的作用下，屬于多數載流子的不能穿越阻擋層，而少數載流子卻能穿越阻擋層。結果，P區的光生電子進入N區，N區的光生空穴進入P區，使每個區中的光生電子一空穴對分割開來。光生電子在N區的集結使N區帶負電，光生電子在P區的集結使P區帶正電.P區和N區之間產生光生電動勢。當硅光電池接入負載后，光電流從P區經負載流至N區，負載中即得到功率輸出。

　　硅光電池的分類應用

　　1、晶體硅光電池

　　晶體硅光電池有單晶硅與多晶硅兩大類，用P型（或n型）硅襯底，通過磷（或硼）擴散形成Pn結成制作，生產技術成熟，是光伏市場上的主導產品。采用埋層電極、表面鈍化、強化陷光、密柵工藝、優化背電極及接觸電極等技術，提高材料中的載流子收集效率，優化抗反肘膜、凹凸表面、高反射背電極等方式，光電轉換效率有較大提高。單晶硅光電池面積有限，目前比較大的為 ∮10至 20cm的圓片，年產能力46MW/a。

　　目前主要課題是繼續擴大產業規模，開發帶狀硅光電池技術，提高材料利用率。國際公認最高效率在AM1.5條件下為24％，空間用高質量的效率在AMO條件約為13.5—18％地面用大量生產的在AM1條件下多在11—18％之間。以定向凝固法生長的鑄造多晶硅錠代替＃晶硅，可降低成本，但效率較低。優化正背電極的銀漿和鋁漿絲網印刷，磨圖拋工藝，千方百計進一步降成本，提高效率，大晶粒多晶硅光電池的轉換效率最高達18.6［%］。

　　2、非晶硅光電池

　　a－Si（非晶硅）光電池一般采用高頻輝光放電方法使硅烷氣體分解沉積而成。由于外解沉積溫度低，可在玻璃、不銹鋼板、陶瓷板、柔性塑料片上沉積約1μm厚的薄膜，易于大面積化（05rn×l.0m），成本較低，多采用p in結構。為提高效率和改善穩定性，有時還制成三層P in等多層疊層式結構，或是插入一些過渡層。

　　其商品化產量連續增長，年產能力45MW／a，10MW生產線已投入生產，全球市場用量每月在1千萬片左右，居薄膜電池首位。發展集成型a－Si光電池組件，激光切割的使用有效面積達90％以上，小面積轉換效率提高到 14.6％，大面積大量生產的為8－10％，疊層結構的最高效率為21％。研發動向是改善薄膜特性，精確設計光電池結構和控制各層厚度，改善各層之間界面狀態，以求得高效率和高穩定性。

　　3、多晶硅光電池

　　P－Si（多晶硅，包括微品）光電池沒有光致衰退效應，材料質量有所下降時也不會導致光電池受影響，是國際上正掀起的前沿性研究熱點。在單晶硅襯底上用液相外延制備的p－Si光電池轉換效率為15.3％，經減薄襯底，加強陷光等加工，可提高到23.7［%］，用CVD法制備的轉換效率約為12.6—l7.3［%］。采用廉價襯底的p—si薄膜生長方法有PECVD和熱絲法，或?qū)—si：H材料膜進行后退火，達到低溫固相晶化，可分別制出效率9.8［%］和9.2［%］的無退化電池。

　　微晶硅薄膜生長與a—si工藝相容，光電性能和穩定性很高，研究受到很大重視，但效率僅為7.7％大面積低溫p—si膜與—si組成疊層電池結構，是提高比a—S光電池穩定性和轉換效率的重要途徑，可更充分利用太陽光譜，理論計算表明其效率可在28％以上，將使硅基薄膜光電池性能產生突破性進展。銅煙硒光電池 CIS（銅鎖硒）薄膜光電池己成為國際先伏界研究開發的熱門課題，它具有轉換效率高（已達到17.7％），性能穩定，制造成本低的特點。

　　CIS光電池一般是在玻璃或其它廉價襯底上分別沉積多層膜而構成的，厚度可做到2－3μrn，吸收層CIS膜對電池性能起著決定性作用。現已開發出反應共蒸法和硒化法（濺射、蒸發、電沉積等）兩大類多種制備方法，其它外層通常采用真空蒸發或濺射成膜。阻礙其發展的原風是工藝重復性差，高效電池成品率低，材料組分較復雜，缺乏控制薄膜生長的分析儀器。CIS光電池正受到產業界重視，一些知名公司意識到它在未來能源市場中的前景和所處地位，積極擴大開發規模，著手組建中試線及制造廠。

　　硅光電池應用

　　光敏傳感器的基礎是光電效應，即利用光子照射在器件上，使電路中產生電流或使電導特性發生變化的效應。目前半導體光敏傳感器在數碼攝像、光通信、航天器、太陽能電池等領域得到了廣泛應用，在現代科技發展中起到了十分重要的作用。

　　能源--硅光電池串聯或并聯組成電池組與鎳鎘電池配合、可作為人造衛星、宇宙飛船、航標燈、無人氣象站等設備的電源；也可做電子手表、電子計算器、小型號汽車、游艇等的電源。

　　光電檢測器件--用作近紅外探測器、光電讀出、光電耦合、激光增加準直、電影還音等設備的光感受器。

　　硅光電池優質推薦OTRON品牌。

　　光電控制器件--用作光電開關等光電控制設備的轉換器件。

　　硅光電池的使用及注意

　　1）硅光電池的壽命很長，性能很穩定，但是要注意保護，不能受機械損傷，一旦電池破碎就無法再使用了。

　　2）硅光電池不能受潮，也不能沾油污，否則將使抗反射膜脫落。

　　3）應避免用白熾燈的光源長時間照射硅光電池，這樣會使電池的溫度升高，降低輸出功率。

　　4）硅光電池的輸出電壓一般為0.5V，為能獲得較高的電壓，可將硅光電池串聯起來使用，如要獲得較大的電流，也可將硅光電池并聯使用。硅光電池串、并聯后，就可得到一定輸出功率的電池組。該電池組就可當電源使用。也可與蓄電池配合共同完成對負載的供電。如圖1所示，當無光照射時，由蓄電池向負載供電，當有光照射時，由硅光電池向負載供電，同時給蓄電池充電。圖中的VD為防逆流二極管，其反向耐壓要高于蓄電池的電壓，最大工作電流要大于硅光電池組的最大輸出電流。

　　5）將硅光電池可作為光電開關的光接收器件，在其中起到一個自動開關的作用。當有光照射時，硅光電池輸出電壓，使晶體管導通。當無光照射時，硅光電池無電壓輸出，晶體管截止不導通。
