近年來，我國高壓電源行業市場銷售金額迅猛發展，高壓電源的生產質量也隨之提升，保護電路作為高壓電源的重要組成部，也因此擁有了廣闊的發展前景。保護電路能夠有效的保護內部電路，保護高壓電源及用電設備，延長高壓電源及用電設備的使用壽命，更重要的是為操作人員提供了更加安全的保障，因此，設計一套保護電路必要且重要。

　　高壓電源整體電路結構

　　一個完整的高壓電源如圖所示，主要包括輔助電源、逆變單元、脈沖振蕩控制單元、倍壓整流單元、高壓測量單元以及保護單元六大部分。高壓電源的輸出電壓一般都在以上，在倍壓整流單元與高壓測量單元之間通過一套系統完善的保護電路加以保護，可以延長高壓電源及各部分零件的使用壽命，防止高壓電源及供電的產品被燒壞，并且可以提高對實驗操作人員人身安全的保障，由此可見，保護電路是相當重要的。

　　可控硅一繼電器過壓保護電路設計方案

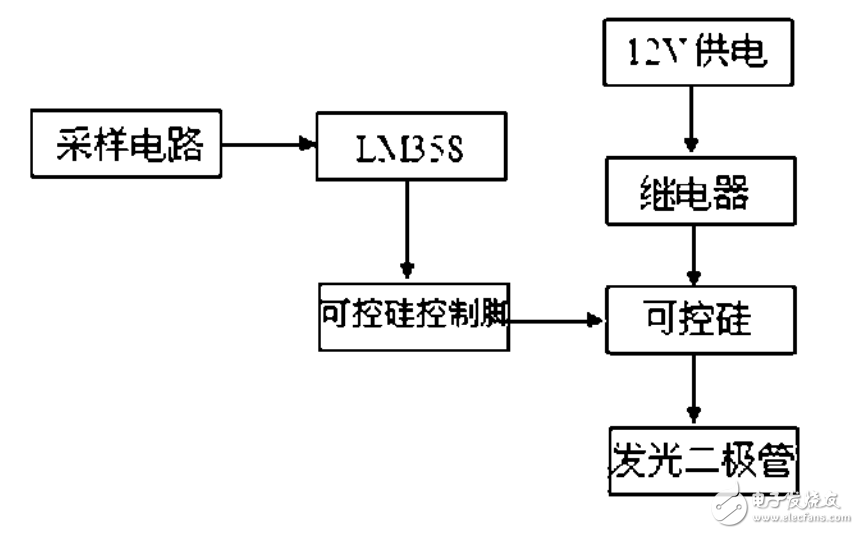

　　如圖所示，采樣電路設計與前面設計的控制電路的采樣相同，采樣電壓送人比較器LM358的同相輸人端，比較器的輸出端接可控硅的控制腳，通過LM358的輸出狀態來控制可控硅的導通狀態?？煽毓璧年枠O通過一個繼電器接12V供電，陰極接一個發光二極管，通過觀察二極管的發光狀態來判斷可控硅的導通情況。

　　可控硅一繼電器過壓保護電路結構

　　可控硅一繼電器過壓保護電路主要由采樣電路、LM358、可控硅、繼電器四部分組成，通過采樣電壓來控制可控硅的導通狀態及繼電器的觸點開關工作情況。

　　可控硅一繼電器過壓保護電路原理

　　整個電路的原理如圖所示LM358、繼電器均用12V供電，LM358的反向輸人端接5V的參考電壓，采樣電路采用0一30V可調直流供電，整個電路按原理連接好后，當采樣電壓小于5V時，LM358輸出低電平，此時可控硅控制端的沒有正電壓，所以可控硅不導通，繼電器不工作，發光二極管不亮當采樣電壓大于5V時，LM358輸出高電平，此時，硅的控制腳得到一個正向電壓，此時，繼電器工作，發光二極管發光。說明可控硅已導通。此時再將采樣電壓降到5V以下，可控硅仍保持導通狀態，說明這個電路已經通過一個二極管被鎖住。

　　總結

　　當直流電源的輸出電壓大于25V時，此時采樣電壓大于5V；在LM358的輸出端輸出一個高電平，這高電平接可控硅的控制端，可控硅的正極通過一個繼電器接12V電壓，可控硅的負極經過一個發光二級管接地，一旦控制端提供一個高電平，那么可控硅就會被導通，繼電器工作，發光二級管發光。
