一、LM317穩壓器介紹、引腳圖、參數、工作原理及應用電路圖---LM317介紹

　　LM317 是美國國家半導體公司的三端可調正穩壓器集成電路。LM317 的輸出電壓范圍是1.2V至37V，負載電流最大為1.5A。它的使用非常簡單，僅需兩個外接電阻來設置輸出電壓。此外它的線性調整率和負載調整率也比標準的固定穩壓器好。LM317 內置有過載保護、安全區保護等多種保護電路。通常 LM317 不需要外接電容，除非輸入濾波電容到LM317 輸入端的連線超過 6 英寸（約 15 厘米）。使用輸出電容能改變瞬態響應。調整端使用濾波電容能得到比標準三端穩壓器高的多的紋波抑制比。LM317能夠有許多特殊的用法。比如把調整端懸浮到一個較高的電壓上，可以用來調節高達數百伏的電壓，只要輸入輸出壓差不超過LM317的極限就行。當然還要避免輸出端短路。還可以把調整端接到一個可編程電壓上，實現可編程的電源輸出。

　　1、特性：

　　可調整輸出電壓低到1.2V

　　保證1.5A 輸出電流

　　典型線性調整率0.01%

　　典型負載調整率0.1%

　　80dB紋波抑制比

　　輸出短路保護

　　過流、過熱保護

　　調整管安全工作區保護

　　標準三端晶體管封裝。

　　2、電壓范圍：

　　LM317 1.25V 至 37V 連續可調。

　　二、LM317穩壓器介紹、引腳圖、參數、工作原理及應用電路圖---LM317外形引腳圖

　　三、LM317穩壓器介紹、引腳圖、參數、工作原理及應用電路圖---LM317參數

　　1、絕對最大額定值

　　2、LM317電氣參數

　　四、LM317穩壓器介紹、引腳圖、參數、工作原理及應用電路圖---LM317工作原理

　　LM317的輸入最同電壓為30多伏，輸出電壓1.5----32V.。。電流1.5A.。。不過在用的時候要注意功耗問題。。.注意散熱問題。LM317有三個引腳。一個輸入一個輸出一個電壓調節。輸入引腳輸入正電壓，輸出引腳接負載， 電壓調節引腳一個引腳接電阻（200左右）在輸出引腳，另一個接可調電阻（幾K）接于地。輸入和輸出引腳對地要接濾波電容。

　　LM317內部原理圖：

　　五、LM317穩壓器介紹、引腳圖、參數、工作原理及應用電路圖---LM317應用電路圖：

　　1、LM317標準應用電路圖

　　2、LM317帶可調限流和輸出電壓的標準應用電路圖

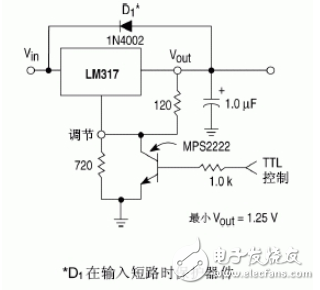

　　3、?LM317的5.0V電子關斷穩壓器應用電路圖

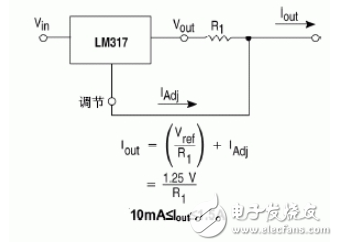

　　4、LM317電流穩壓器應用電路圖

　　5、LM317可調節電流限流器的應用電路圖

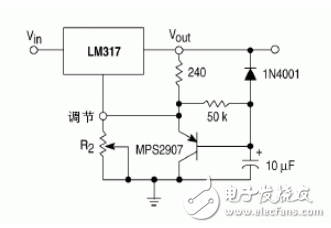

　　6、LM317軟啟動應用電路圖

　　圖1 基本的LM317穩壓電源電路 正電壓輸出型

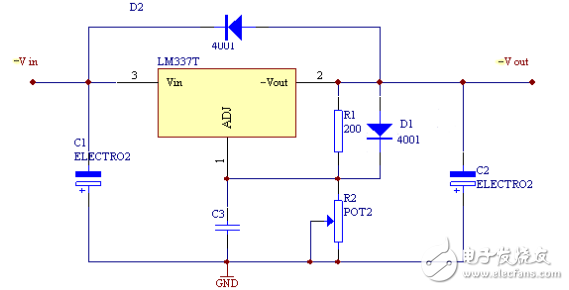

　　圖2 基本的LM337穩壓電源電路 負電壓輸出型

　　圖3 完整的LM317穩壓電源電路 正電壓輸出型

　　LM317輸出電流為1.5A，輸出電壓可在1.25－37V之間連續調節，其輸出電壓由兩只外接電阻R1、 RP1決定，輸出端和調整端之間的電壓差為1.25V，這個電壓將產生幾毫安的電流，經R1、RP1到地，在RP1上分得的電壓加到調整端，通過改變 RP1就能改變輸出電壓。注意，為了得到穩定的輸出電壓，流經R1的電流小于3.5mA。LM317在不加散熱器時最大功耗為2W，加上200×200 ×4mm3散熱板時其最大功耗可達15W。VD1（IN4002）為保護二極管，防止穩壓器輸出端短路而損壞IC，VD2（IN4002）用于防止輸入短路而損壞集成電路。

　　安裝時注意電容C2應靠近IC的輸入端，C3應靠近IC的輸出端，這樣能更好地抑制紋波。

　　其輸出電壓在1.25－37V之間連續可調，輸出最大電流可達1.5A。
