F0424600－4200MHz SiGe大功率寬帶RF放大器

　　IDT 公司的F0424是600MHz-4200MHz SiGe大功率寬帶RF 放大器，組合低噪音（NF）和高線性性能，是器件可用在發送器和藹接收器中。器件可工作單電壓5V或3.3V，ICC正常電流70A，2600MHz時的增益17.3dB，OIP3為+40dBm和2.3dB噪音。主要用在4G TDD和FDD基站，2G/3G基站，中繼器和DAS，點對點基礎設備，公共安全設備和軍用手持設備。本文介紹了F0424主要特性，框圖，F(xiàn)0424評估板電路圖和材料清單。

　　The F0424 is a 600MHz to 4200MHz SiGe High-Gain Broadband RF Amplifier. The combination of low noise figure （NF） and high linearity performance allows the device to be used in both receiver and transmitter applications.

　　The F0424 is designed to operate with a single 5V or 3.3V power supply using a nominal 70mA of ICC. With a supply voltage of 5V， the F0424 provides 17.3dB gain with +40dBm OIP3 and 2.3dB noise figure at 2600MHz.

　　This device is packaged in a 2mm x 2mm， 8-pin Thin DFN with 50Ω single-ended RF input and output impedances for ease of integration into the signal-path.

　　F0424主要特性：

　　§ RF Range： 600MHz to 4200MHz

　　§ Noise Figure = 2.3dB @ 2600MHz

　　§ Gain = 17.3dB @ 2600MHz

　　§ OIP3 = +40dBm @ 2600MHz

　　§ Output P1dB = +21dBm @ 2600MHz

　　§ Near-Constant Gain versus Temperature

　　§ 3.3V or 5V Power Supply

　　§ 350mW Typical DC Power @ 5V Supply

　　§ 50Ω Input and Output Impedances

　　§ Operating Temperature （TEP） Range： -40℃ to +105℃

　　§ 2mm x 2mm， 8-DFN Package

　　F0424具有競爭優勢：

　　F0424典型應用：

[原創] IDT F0424600－4200MHz SiGe大功率寬帶RF放大器解決方案

　　圖1. F0424框圖

　　圖2. F0424評估板外形圖（正面）

　　圖3. F0424評估板外形圖（背面）

[原創] IDT F0424600－4200MHz SiGe大功率寬帶RF放大器解決方案

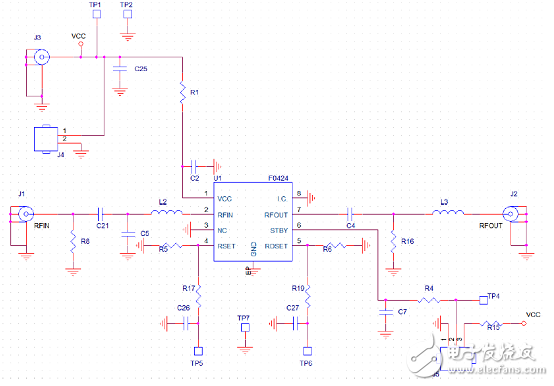

　　圖4. F0424評估板電路圖

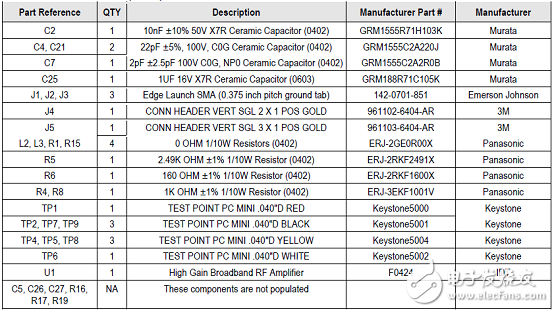

　　F0424評估板材料清單：

[原創] IDT F0424600－4200MHz SiGe大功率寬帶RF放大器解決方案

　　詳情請見：

　　https://www.idt.com/document/dst/f0424-datasheet

　　IDT_F0424-Datasheet-RevO_DST_20180505.pdf
