讀了《電子報)2003年第51期第十一版《設備供水監測裝置》——文后，認為該文功能的實現，擬在干簧管的布設、帶負載能力及磁鐵的相應方位與運動方向等。在此筆者作一些探討和補充。
    一般認為，干簧管周圍的磁場強度達到或超過一定數值，其觸點即吸合(閉合或開啟)，但實際情況并非完全如此，它吸合與否不僅與場強有關，還與兩極所處的磁力線方向有關。例如像《供水監測》一文的圖3(請見2003年第51期第十一版——編者注)中所繪的干簧管布置圖中(三個干簧管由上向下豎直排列，三管并聯)，當磁鐵從上向下接近上端管到移出下端管的過程中，兩出線端仍可能出現3次或6次斷路狀況，改用長條鐵磁亦不一定能改善其所述情況；達不到低水位報警時，到零水位始終接通報警的目的。原因可從干簧管與磁鐵四種相對運動方式的情況分析中得知。

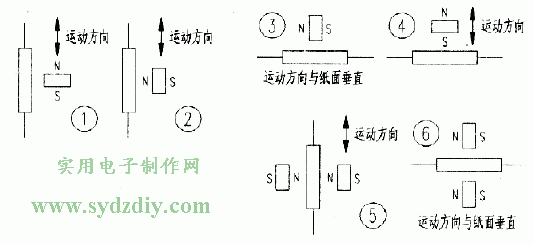

    方式1：見圖1，磁鐵沿于簧管長度方向移動，磁鐵的N(或S)極向著前進方向，此時可以看到在磁鐵從接近一端移至另一端吸合過程中間有兩次釋放，即觸點的兩側有兩死點。
    方式2：見圖2，磁鐵移動方向同上，但移動時磁鐵的N(或S)極面向干簧管，此時可看到在吸臺的全過程電有一次釋放，即觸點位置是一死點。
    方式3：見圖3，磁鐵運動方向與干簧管長度方向垂直，其交叉點(或立交點)正是觸點位置(一般是干簧管的中間)，磁鐵的$／N極分別在運動方向的兩側，此時近則吸合，遠則釋放，中間無死點。
    方式4：見圖4，運動方向同3，但磁鐵的N(或S)極面向觸點，此時無論遠近，干簧管均不吸合。
    由上面看出，唯有方式3符合“近吸、遠釋”的簡單關系，在使用中應首選它。但有時因場地條件所限，不便將千簧管橫裝。例如像《供水監測}一文所說的用于蔽位報警及蔽位指示等場合，一般將廠簧管裝于一端封死的非磁性材料：“銅、塑料、奧氏體不銹鋼等)管內，插入液罐中，浮子及磁鐵塑成——體套在管外浮于液面。如果子簧管橫放則管徑要粗，并且還必須不能讓浮子旋轉(否則磁鐵與千簧管距離發生變化會產生不應有的動作)。此時可采用方式2。為消滅中間死點可用兩管并聯，高度上錯開半管長(指玻璃部分長)即可。如果為了避免開始報警后液面繼續下降時停止報警，可以用于簧管觸發其可控硅，一旦觸發必須人工復位方能停止。甚至還可以用限位的辦法，即用一擋塊阻止磁鐵隨液位繼續下降，使它到不了中間死點位置，液位升高后自會停止。
    據實驗，用一塊中8mmx5mm的釹鐵硼磁鐵  (約4000G)，采用方式3可在距觸點15mm~25mm以內保持其吸合，上下可得到30mm-50mm保持吸合的移動距離。此數值可通過加大或減小磁感應強度或改變磁鐵運動線路與干簧管立交的距離來調整。如果打算使用兩塊磁鐵的話(有時為了浮子的重量均衡)，務必使兩塊磁鐵處于相斥的狀態，如圖5、圖6所示。干簧管管腳的剪短與彎曲均對其靈敏度有影響。彎腳時不可使玻殼受力，否則易碎。
    干簧管具有一定帶負載能力，用來驅動蜂鳴器、發光管等綽綽有余，必要時可選用較大的干簧管，只為報警不一定要使用“DT-702型電子繼電器”。
