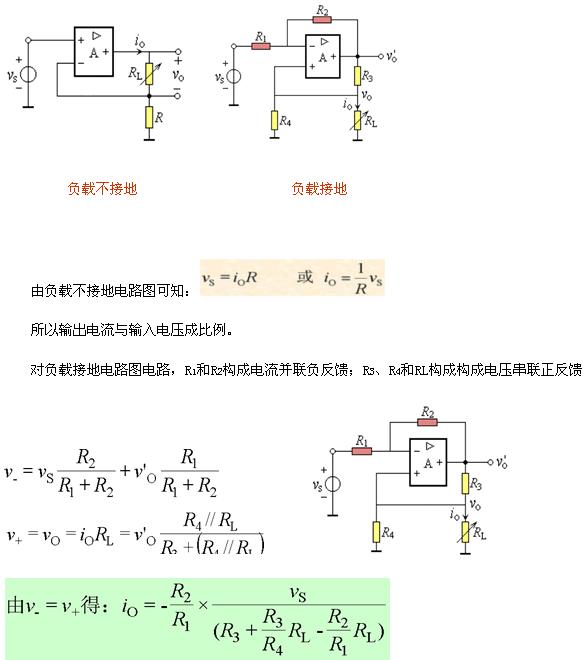

電壓-電流變換器

討論：
　　1. 當分母為零時， iO →∞，電路自激。
　　2. 當R2 /R1 =R3 /R4時, 則：

　　說明iO與VS成正比 , 實現了線性變換。

　　電壓-電流和電流-電壓變換器廣泛應用于放大電路和傳感器的連接處，是很有用的電子電路。
