第二十七講 同步時序邏輯電路的設計

7.5 同步時序邏輯電路的設計
用SSI觸發器
16進制以內
7.5.1 同步時序邏輯電路的設計方法
設計關鍵：
設計步驟：
1．根據設計要求，設定狀態，畫出狀態轉換圖。
2．狀態化簡
3．狀態分配，列出狀態轉換編碼表
4．選擇觸發器的類型，求出狀態方程、驅動方程、輸出方程
5．根據驅動方程和輸出方程畫邏輯圖。
6．檢查電路有無自啟動能力
7.5.2 同步時序邏輯電路的設計舉例
[例7.5.1] 試設計一個同步七進制加法計數器。
按設計步驟進行
[例7.5.2] 設計一個脈沖序列為10100的序列脈沖發生器。
按設計步驟進行

思考：若設計異步時序電路，與同步時序電路應有何不同？

.5 同步時序邏輯電路的設計
設計：根據給定邏輯功能的要求，設計出能滿足要求的同步時序邏輯電路。
和分析正好相反，因此先回憶同步時序電路的分析，已經學習過的知識點就可以略講，而強調與分析過程中不同的新知識。
用SSI觸發器（用MSI器件實現的方法已經講過了）
16進制以內（更大容量的計數器采用級聯法實現）
7.5.1 同步時序邏輯電路的設計方法

設計關鍵：根據設計要求→確定狀態轉換的規律→求出各觸發器的驅動方程。

設計步驟：（先簡單介紹，通過以下的舉例后，再進行總結，特別再點出設計關鍵）
1．根據設計要求，設定狀態，畫出狀態轉換圖。
2．狀態化簡
前提：保證滿足邏輯功能要求。
方法：將等價狀態（多余的重復狀態）合并為一個狀態。
3．狀態分配，列出狀態轉換編碼表
通常采用自然二進制數進行編碼。N為電路的狀態數。
每個觸發器表示一位二進制數，因此，觸發器的數目n可按下式確定
（7.5.1）
4．畫狀態轉換卡諾圖，求出狀態方程、輸出方程
選擇觸發器的類型（一般可選JKF/F或DF/F，由于JK觸發器使用比較靈活，因此，在設計中多選用JK觸發器。）
將狀態方程和觸發器的特性方程進行比較→驅動方程。
5．根據驅動方程和輸出方程畫邏輯圖。
6．檢查電路有無自啟動能力。
如設計的電路存在無效狀態時，應檢查電路進入無效狀態后，能否在時鐘脈沖作用下自動返回有效狀態工作。如能回到有效狀態，則電路有自啟動能力；如不能，則需修改設計，使電路具有自啟動能力。

7.5.2 同步時序邏輯電路的設計舉例
掌握一種方法，需要通過一定的舉例、做練習。因此本節內容的學習方法：課堂上聽懂方法、步驟、關鍵點，再通過一定量的課后作業鞏固。
[例7.5.1] 試設計一個同步七進制加法計數器。
解：設計步驟
（1）根據設計要求，設定狀態，畫狀態轉換圖。
七進制→7個狀態→用S0，S1，…，S6表示
狀態轉換圖如教材中圖7.5.1所示。
（2）狀態化簡。
本例中7個狀態都是有效狀態。

3）狀態分配，列狀態轉換編碼表。
根據式 ，→ N＝7，n＝3，即采用三個觸發器。
選用三位自然二進制加法計數編碼→列出狀態轉換編碼表。

（4）選擇觸發器的類型，求出狀態方程，驅動方程和輸出方程。

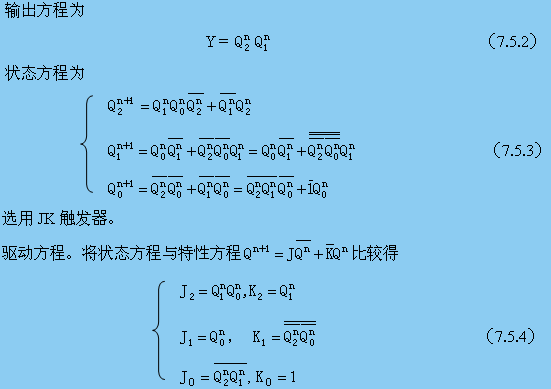

根據狀態轉換編碼表→圖7.5.2所示的各觸發器次態和輸出函數的卡諾圖。得

（5）根據驅動方程和輸出方程畫邏輯圖。教材中圖7.5.3所示。
（6）檢查電路有無自啟動能力。
電路有一個無效狀態111，將該狀態代入狀態方程中得000。這說明一旦電路進入無效狀態時，只要再輸入一個計數脈沖CP，電路便回到有效狀態000。
因此，具有自啟動能力。
[例7.5.2] 設計一個脈沖序列為10100的序列脈沖發生器。
解：設計步驟
（1）根據設計要求設定狀態，畫狀態轉換圖。
由于串行輸出Y的脈沖序列為10100，故電路應有5個狀態，即N＝5，它們分別用S0 ，S1 ，…，S4表示。輸入第一個時鐘脈沖CP時，狀態由S0轉到S1 ，輸出Y＝1：輸入第二個CP時，狀態由S1轉為S2 ，輸出Y＝0；其余依次類推。
畫狀態轉換圖，教材中圖7.5.4所示。
（2）狀態分配，列出狀態轉換編碼表。
根據式可知，在N＝5時，n＝3，即采用三位二進制代碼。
可列出表7.5.2所示的狀態轉換編碼表。
（3）選擇觸發器類型，求輸出方程、狀態方程和驅動方程。

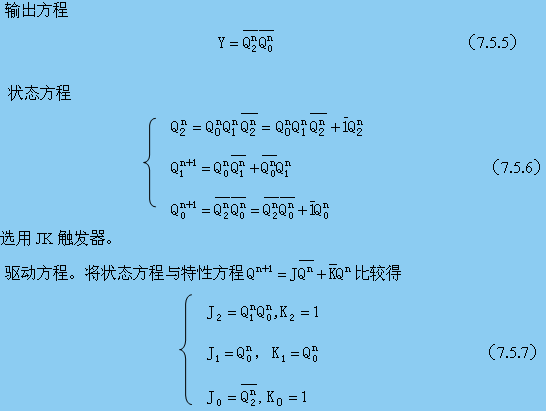

根據狀態轉換編碼表→圖7.5.5所示的各觸發器次態和輸出函數的卡諾圖。得

（4）根據驅動方程和輸出方程畫邏輯圖。如圖7.5.6所示。
（5）檢查電路有無自啟動能力。
該電路的3個無效狀態101、110、111代入狀態方程中進行計算后獲得的010、010、000都為有效狀態，這說明一旦電路進入無效狀態時，只要繼續輸入時鐘脈沖CP，電路便可自動返回有效狀態工作。
電路有自啟動能力。
思考：若設計異步時序電路，與同步時序電路應有何不同？
