單向晶閘管的結構、符號

單向晶閘管的結構

單向晶閘管的基本結構與符號如圖1 所示。它屬于四層結構，最外的P 層引出的電極為陽極A，最外的N 層引出的電極為陰極K，中間的P 層引出的電極為控制極G。

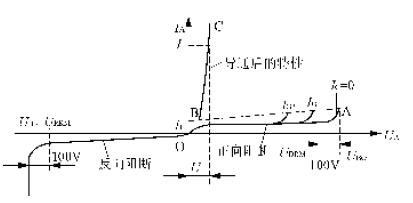

晶閘管的伏安特性曲線如圖2所示。

圖1 單向晶閘管的結構與符號
