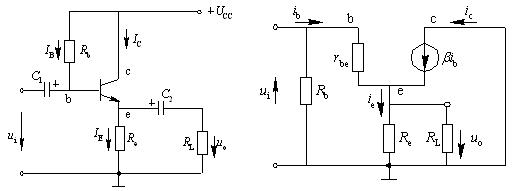

射極輸出器的特點及應用
??????? 同相放大，電壓放大倍數小于1但接近于1；輸入阻抗高，輸出阻抗小。
??????? 電壓跟隨，電壓放大倍數接近于1而小于1。?
常被用作多級放大電路的輸入級和輸出級或作為隔離用的中間級。
射極輸出器的特點及應用
